সম্পূর্ণ CNC উত্পাদন প্রক্রিয়া কি করে?

2026-07-09 0 আমাকে একটি বার্তা ছেড়ে দিন

প্রাথমিক পণ্য ডিজাইন এবং সিএডি মডেলিং থেকে, সিএএম প্রোগ্রামিং, মেশিন সেটআপ এবং প্রকৃত মেশিনিংয়ের মাধ্যমে, চূড়ান্ত গুণমান পরিদর্শন এবং পোস্ট-প্রসেসিং পর্যন্ত, এটি জটিল ধাতব অংশ তৈরি করতে কীভাবে ডিজিটাল নির্ভুলতা এবং যান্ত্রিক দক্ষতা একত্রিত হয় তা অন্বেষণ করে।

ধাপ 1: পণ্য ডিজাইন এবং CAD অঙ্কন তৈরি

সবসিএনসি উত্পাদনগ্রাহকের পণ্যের প্রয়োজনীয়তা দিয়ে শুরু হয়। আমাদের ডিজাইন টিম CAD সফ্টওয়্যার ব্যবহার করে সুনির্দিষ্ট 2D ইঞ্জিনিয়ারিং অঙ্কন আঁকতে এবং সম্পূর্ণ 3D পণ্যের মডেল তৈরি করে, যা সমাপ্ত অংশের চূড়ান্ত আকৃতির ভিত্তি স্থাপন করে।

চেক করার জন্য ডিজাইন

আমরা পরবর্তী উত্পাদন সমস্যাগুলি এড়াতে নকশা পর্যায়ে কাঁচামালের কার্যকারিতা, সরঞ্জাম অ্যাক্সেসের স্থান, প্রক্রিয়াকরণের অসুবিধা এবং উত্পাদন খরচ মূল্যায়ন করি।

সম্পূর্ণ মডেল মান

3D মডেলগুলিকে অবশ্যই অংশের প্রতিটি কাঠামোগত বৈশিষ্ট্য সম্পূর্ণরূপে প্রদর্শন করতে হবে।

প্রযুক্তিগত চিহ্নগুলি পরিষ্কার করুন

সমস্ত অঙ্কনের জন্য চিহ্নিত মাত্রিক সহনশীলতা, জ্যামিতিক সহনশীলতা এবং উৎপাদনের সময় রেফারেন্সের জন্য পৃষ্ঠের রুক্ষতার প্রয়োজনীয়তা প্রয়োজন।

ধাপ 2: CAM প্রোগ্রামিং এবং মেশিনিং প্রক্রিয়া পরিকল্পনা

CAM সফ্টওয়্যার ডিজাইন ফাইল এবং CNC মেশিন টুলের মধ্যে লিঙ্ক হিসাবে কাজ করে। আমাদের প্রযুক্তিগত প্রোগ্রামাররা CAD মডেলগুলিকে G-কোড এবং M-কোডে রূপান্তর করে, CNC সরঞ্জামগুলির জন্য পাঠযোগ্য কমান্ড ভাষা।

মেশিনিং স্টেজ বিভাগ

আমরা সমস্ত অংশের জন্য রুক্ষ কাটিং এবং ফিনিস কাটিং আলাদা করি: রুক্ষ মেশিনিং অতিরিক্ত উপাদান দ্রুত সরিয়ে দেয়, যখন ফিনিস মেশিনিং লকগুলি নির্ভুলতা এবং পৃষ্ঠের গুণমানে।

কাটিং টুল এবং পাথ অপ্টিমাইজেশান

অলস ভ্রমণের সময় কমাতে এবং সামগ্রিক উত্পাদন দক্ষতা বাড়াতে আমরা ম্যাচিং কাটিং টুল বাছাই করি এবং সম্ভাব্য সর্বনিম্ন কাটিং পাথ ডিজাইন করি।

কাস্টম কাটিং পরামিতি

টেকনিশিয়ানরা অংশের উপাদান এবং কাঠামোর উপর ভিত্তি করে টাকু গতি, ফিড রেট, কাটিং গভীরতা এবং কাটার ধাপ সেট করে।

প্রি-প্রোডাকশন সিমুলেশন টেস্ট

ওয়ার্কশপে প্রোগ্রাম পাঠানোর আগে টুলের সংঘর্ষ, ওভার-কাটিং, এবং টুল ভেঙ্গে যাওয়ার ঝুঁকি পরীক্ষা করার জন্য আমরা সফ্টওয়্যারের ভিতরে একটি সম্পূর্ণ 3D কাটিং সিমুলেশন চালাই।

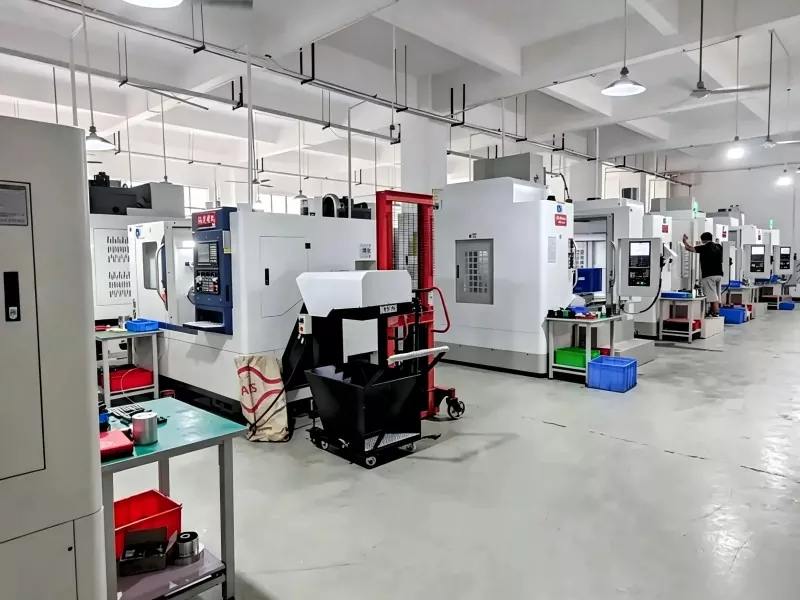

CNC Production Process

ধাপ 3: মেশিন সেটআপ এবং অন-সাইট প্রস্তুতি

আনুষ্ঠানিক কাটার আগে, ওয়ার্কশপ অপারেটররা ডিজিটাল প্রোগ্রামের সাথে মেলানোর জন্য সমস্ত শারীরিক সেটআপ কাজ সম্পন্ন করে।

টুল প্রস্তুতি

অপারেটররা প্রক্রিয়া শীটে তালিকাভুক্ত সমস্ত প্রয়োজনীয় কাটিং টুল প্রস্তুত করে, প্রতিটি টুলের দৈর্ঘ্য এবং ব্যাস পরিমাপ করে, তারপর মেশিন টুল ম্যাগাজিনে সঠিকভাবে মাউন্ট করে।

কাঁচামাল ক্ল্যাম্পিং

ওয়ার্কটেবিলে কাঁচামালের ফাঁকা জায়গাগুলিকে শক্ত করে লক করার জন্য ভিস, প্রেসার প্লেট বা কাস্টম ফিক্সচার ব্যবহার করা হয়, যা উচ্চ-গতির কাটার সময় স্থানান্তর রোধ করে।

টুল সেটিং এবং উৎপত্তি ক্রমাঙ্কন

ওয়ার্ক কোঅর্ডিনেট সিস্টেম (যেমন G54) ওয়ার্কপিসের জিরো পয়েন্ট নিশ্চিত করার জন্য সেট করা হয়েছে যাতে মেশিন সঠিকভাবে কাঁচামাল সনাক্ত করতে পারে।

প্রোগ্রাম আপলোড

সম্পূর্ণরূপে যাচাইকৃত ত্রুটি-মুক্ত জি-কোড ফাইলগুলি CNC মেশিন নিয়ন্ত্রণ সিস্টেমে আপলোড করা হয়।

ধাপ 4: স্বয়ংক্রিয় মেশিনিং এবং রিয়েল-টাইম মনিটরিং

CNC মেশিন আপলোড করা কোড অনুসরণ করে স্বয়ংক্রিয়ভাবে চলে, এবং মাল্টি-অক্ষ লিঙ্কেজ উপাদান কাটা সম্পূর্ণ করে। অপারেটররা পুরো চলমান প্রক্রিয়ার উপর ক্রমাগত নজর রাখে।

সাধারণ সিএনসি মেশিনিং প্রকার

মিলিং: ঘূর্ণায়মান কাটিং সরঞ্জামগুলি নির্দিষ্ট ওয়ার্কপিসের বিরুদ্ধে সরে যায়, জটিল সমতল পৃষ্ঠ, গহ্বর এবং বাঁকা 3D প্রোফাইলের জন্য আদর্শ।

বাঁক: কাঁচামালের ফাঁকা জায়গাগুলি কাটার সময় ঘূর্ণায়মান সরঞ্জামগুলি সরানো হয়, যা শ্যাফ্ট, ডিস্ক এবং হাতা (যেমন আমাদের ব্রাস মোল্ডিং সন্নিবেশের মতো) ঘূর্ণনগত অংশগুলির জন্য ব্যবহৃত হয়।

তুরপুন এবং লঘুপাত: ফাস্টেনার সমাবেশের জন্য সঠিক গর্ত ড্রিলিং এবং অভ্যন্তরীণ থ্রেড প্রক্রিয়াকরণ।

কী অন-সাইট মনিটরিং পয়েন্ট

উত্পাদনের সময় অপারেটরদের এই বিবরণগুলির উপর ঘনিষ্ঠ নজর রাখতে হবে:

পর্যাপ্ত শীতল তরল সম্পূর্ণরূপে কাটিয়া এলাকা আবরণ

টুল পরিধান বা চিপ কাটা প্রান্তের চিহ্ন

মেশিন থেকে অস্বাভাবিক কম্পন বা কঠোর অস্বাভাবিক শব্দ

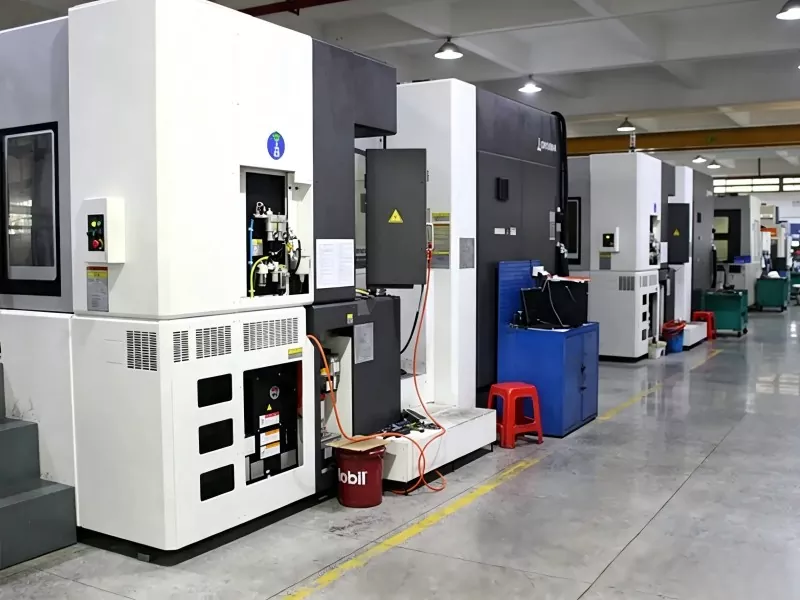

CNC Production Process

ধাপ 5: যথার্থ পরিদর্শন এবং গুণমান নিয়ন্ত্রণ

একবার মেশিনিং শেষ হলে, সমস্ত অংশগুলি সমস্ত অঙ্কন বৈশিষ্ট্যের সাথে মেলে তা নিশ্চিত করতে কঠোর QC পরীক্ষার মধ্য দিয়ে যায়।

বেসিক ডাইমেনশন চেক

দ্রুত আকার যাচাইয়ের জন্য কর্মীরা ডিজিটাল ক্যালিপার, মাইক্রোমিটার এবং গো/নো-গো গেজ ব্যবহার করে।

উচ্চ নির্ভুলতা মাত্রিক পরীক্ষা

অতি-সহনশীলতা বা জটিল বাঁকা অংশগুলির জন্য, সমন্বয়কারী পরিমাপ মেশিন (সিএমএম) এবং অপটিক্যাল ইমেজ ডিটেক্টর সঠিকভাবে জ্যামিতিক সহনশীলতা পরীক্ষা করে।

সারফেস ফিনিশ টেস্ট

পৃষ্ঠের রুক্ষতা পরীক্ষকরা স্পষ্ট টুল চিহ্ন এবং পৃষ্ঠের ত্রুটিগুলি দূর করতে পৃষ্ঠের মসৃণতা পরীক্ষা করে।

ধাপ 6: পোস্ট-প্রসেসিং এবং সারফেস ফিনিশিং

যে অংশগুলি গুণমান পরিদর্শন পাস করে সেগুলি সমাবেশ এবং উপস্থিতির মান পূরণের জন্য সেকেন্ডারি চিকিত্সা পায়।

ডিবারিং

হ্যান্ড টুলস, পলিশিং মেশিন বা অতিস্বনক যন্ত্রপাতি ধারালো দাগ এবং প্রান্ত সরিয়ে দেয় যাতে স্ক্র্যাচ এড়ানো যায় এবং মসৃণ সমাবেশ নিশ্চিত করা যায়।

অংশ পরিষ্কার করা

সমস্ত কাটিং তেল, ধাতব চিপস এবং পৃষ্ঠের ময়লা প্রতিটি ওয়ার্কপিস থেকে সম্পূর্ণরূপে ধুয়ে ফেলা হয়।

কাস্টম পৃষ্ঠ চিকিত্সা

আমরা ব্যবহারের পরিস্থিতি অনুসারে পৃষ্ঠের সমাপ্তির একাধিক বিকল্প অফার করি: স্যান্ডব্লাস্টিং, ইলেক্ট্রোপ্লেটিং, অ্যানোডাইজিং, ব্ল্যাক অক্সাইড লেপ, পাউডার স্প্রে করা এবং অ্যান্টি-রাস্ট সুরক্ষা এবং আলংকারিক প্রভাবগুলির জন্য আরও অনেক কিছু।
