CNC মেশিন হাইড্রোলিক ফিটিং

CNC মেশিনযুক্ত হাইড্রোলিক ফিটিং হল একটি হাইড্রোলিক ফিটিং যা একটি হাইড্রোলিক সিস্টেমে পায়ের পাতার মোজাবিশেষ, টিউব, পাম্প, ভালভ এবং সিলিন্ডারকে সংযুক্ত করে। এটি দেখতে সহজ - থ্রেড এবং একটি সিলিং ফেস সহ একটি ধাতব বডি - তবে এটি নৃশংস পরিস্থিতিতে কাজ করে: 50 থেকে 400+ বার পর্যন্ত চাপ, তাপমাত্রার দোল, কম্পন, এবং জলবাহী তরল যা জলের মতো কোনও ফুটো পথ খুঁজে বের করে একটি ফাটল খুঁজে পায়৷

ফিটিং এর কাজ হল সিল করা। এটি একটি JIC 37° ফ্লেয়ার, একটি ORFS (O-রিং ফেস সিল), একটি BSPP সমান্তরাল থ্রেড, বা একটি NPT টেপারড থ্রেড হোক না কেন, সিলিং জ্যামিতিটি মাইক্রোন নির্ভুলতার সাথে মেশিন করা হয়। 0.02mm দ্বারা বৃত্তাকার বাইরে একটি sealing পৃষ্ঠ একটি ফিটিং যে কাঁদে. একটি ছেঁড়া রুট সঙ্গে একটি থ্রেড একটি ফিটিং যে চাপে বন্ধ blows. এই কারণেই মেশিনের গুণমান এখানে "সুন্দর" নয় - এটি একটি নিরাপত্তা সমস্যা।

CNC মেশিনযুক্ত হাইড্রোলিক ফিটিং এর মূল বৈশিষ্ট্য ও সুবিধা

সিলিং সারফেস মেশিন করা, "যথেষ্ট ভাল" নয় 37° ফ্লেয়ার শঙ্কু, ও-রিং খাঁজ, এবং আসনের মুখগুলি নিয়ন্ত্রিত সহনশীলতার সাথে মেশিন করা হয় (সিট কোণ ±0.5°, পৃষ্ঠের সমাপ্তি Ra 0.8μm সর্বোচ্চ)। একটি সঠিক সিলিং পৃষ্ঠ যা পাইপের ভিতরে এবং আপনার সরঞ্জাম ঘরের বাইরে 350 বার রাখে।

পরিষ্কার, তীক্ষ্ণ থ্রেড থ্রেডগুলি সম্পূর্ণ প্রোফাইল ফর্ম সহ 6g/6H এ কাটা বা ঘূর্ণিত হয় — কোনও ছেঁড়া শিকড় নেই, কোনও রোলড-ওভার ক্রেস্ট নেই। টেপারড থ্রেড (NPT/BSPT) L1/L2 রিং গেজ দিয়ে যাচাই করা হয় যাতে একটি টাইট, নন-লিক জয়েন্ট নিশ্চিত করা হয়।

চাপ-পরীক্ষিত আত্মবিশ্বাস আমরা নমুনাযুক্ত ব্যাচগুলিতে 1.5× রেটেড কাজের চাপে পরীক্ষার ফিটিংগুলিকে চাপ দিই, এবং প্রতিটি ফিটিং দৃশ্যত এবং মাত্রাগতভাবে পরিদর্শন করা হয়। সমালোচনামূলক অ্যাপ্লিকেশনের জন্য, 100% চাপ পরীক্ষা উপলব্ধ।

তরল জন্য উপাদান অধিকার মান খনিজ তেল সিস্টেমের জন্য কার্বন ইস্পাত দস্তা-ধাতুপট্টাবৃত; খাদ্য, সামুদ্রিক, এবং আক্রমনাত্মক তরল জন্য স্টেইনলেস 316; কম চাপ বায়ুসংক্রান্ত এবং জল পরিষেবা জন্য পিতল. সঠিক উপাদান গ্যালভানিক জারা এবং অকাল ব্যর্থতা প্রতিরোধ করে।

পরিচ্ছন্নতা আপনি নির্দিষ্ট করতে পারেন ফিটিংগুলি অতিস্বনকভাবে পরিষ্কার করা হয় এবং আপনার পরিচ্ছন্নতার স্পেসিফিকেশনে প্যাকেজ করা হয় — সংবেদনশীল সার্ভো এবং আনুপাতিক সিস্টেমের জন্য ISO 4406 পরিচ্ছন্নতা ক্লাস সহ।

পণ্য বিশেষ উল্লেখ

সাধারণ অ্যাপ্লিকেশন

একটি CNC মেশিনযুক্ত হাইড্রোলিক ফিটিং প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, Tuoyuan মেটাল ফ্যাক্টরি-সরাসরি মূল্যের জন্য বাল্কে ফিটিং সরবরাহ করে:

মোবাইল হাইড্রলিক্স — খননকারী, লোডার, কৃষি যন্ত্রপাতি

শিল্প জলবাহী সিস্টেম - প্রেস, ইনজেকশন ছাঁচনির্মাণ মেশিন, মেশিন টুলস

নির্মাণ সরঞ্জাম জলবাহী সার্কিট

সামুদ্রিক এবং অফশোর জলবাহী সিস্টেম (316 স্টেইনলেস)

খাদ্য প্রক্রিয়াকরণ এবং ফার্মাসিউটিক্যাল তরল লাইন

টেস্ট বেঞ্চ, লুব্রিকেশন সিস্টেম এবং বায়ুসংক্রান্ত সার্কিট

উৎপাদন প্রক্রিয়া

হাইড্রোলিক ফিটিংগুলি বার স্টক থেকে সিএনসি লেদগুলিতে তৈরি করা হয় — প্রায়শই একক ক্ল্যাম্পিং চক্রে। হেক্স বডিগুলি ঘুরানো, ড্রিল করা, থ্রেড করা এবং সিলিং জ্যামিতি (ফ্লেয়ার কোন, ও-রিং গ্রুভ বা টেপার) ডেডিকেটেড টুলিং দিয়ে কাটা হয়। একক-সেটআপ পদ্ধতি হল যা থ্রেডের সাথে সিলিং পৃষ্ঠকে কেন্দ্রীভূত করে।

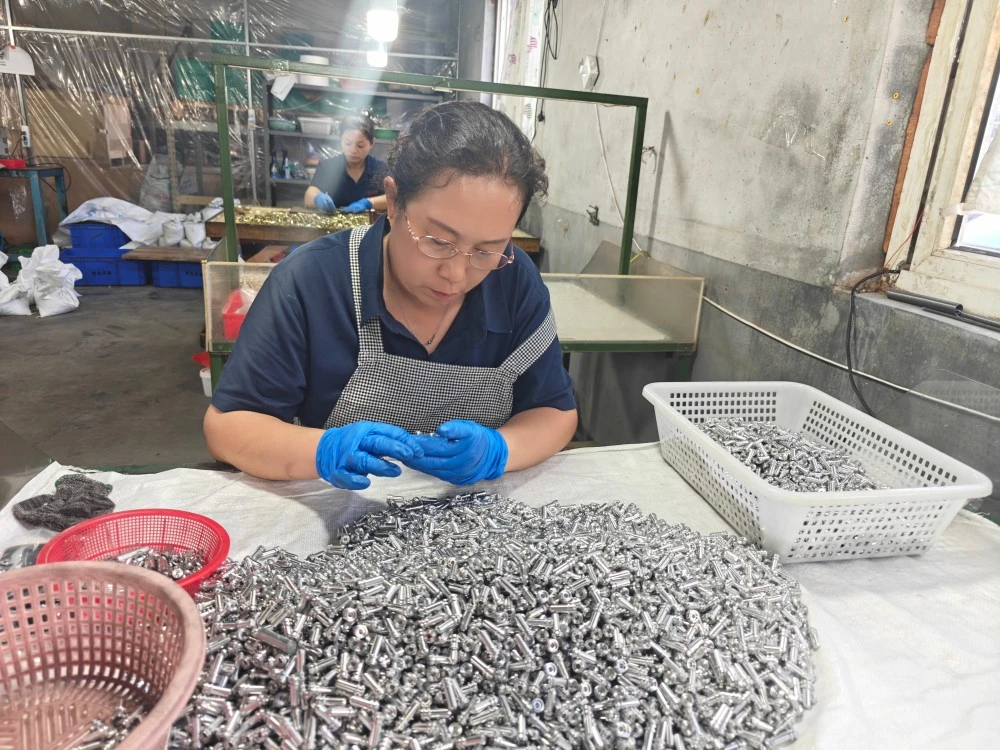

মেশিন করার পরে, ফিটিংগুলি ডিবার করা হয় — সিল করা মুখের জন্য গুরুত্বপূর্ণ — তারপর পৃষ্ঠের চিকিত্সা করা হয় (জিঙ্ক প্লেটিং, জিঙ্ক-নিকেল, বা প্যাসিভেশন)। ফিটিংগুলি চিপস এবং অবশিষ্টাংশগুলি অপসারণ করার জন্য অতিস্বনকভাবে পরিষ্কার করা হয়, তারপর পরিদর্শন করা হয়: থ্রেড গেজিং, আসন কোণ পরীক্ষা, মাত্রিক পরিমাপ এবং নমুনাযুক্ত চাপ পরীক্ষা।

কেন Tuoyuan ধাতু চয়ন করুন

মেশিনিং যথার্থতা যেখানে এটি গণনা করে আমাদের CNC লেদগুলি ≤±0.003mm এর পুনরাবৃত্ত অবস্থান নির্ভুলতা ধরে রাখে, এবং আমরা নিয়মিতভাবে ফিটিংসে ±0.01mm মেশিন করি - সহনশীলতা ব্যান্ড যা সিলিং পৃষ্ঠকে সত্য রাখে এবং থ্রেড গেজ-ক্লিন রাখে।

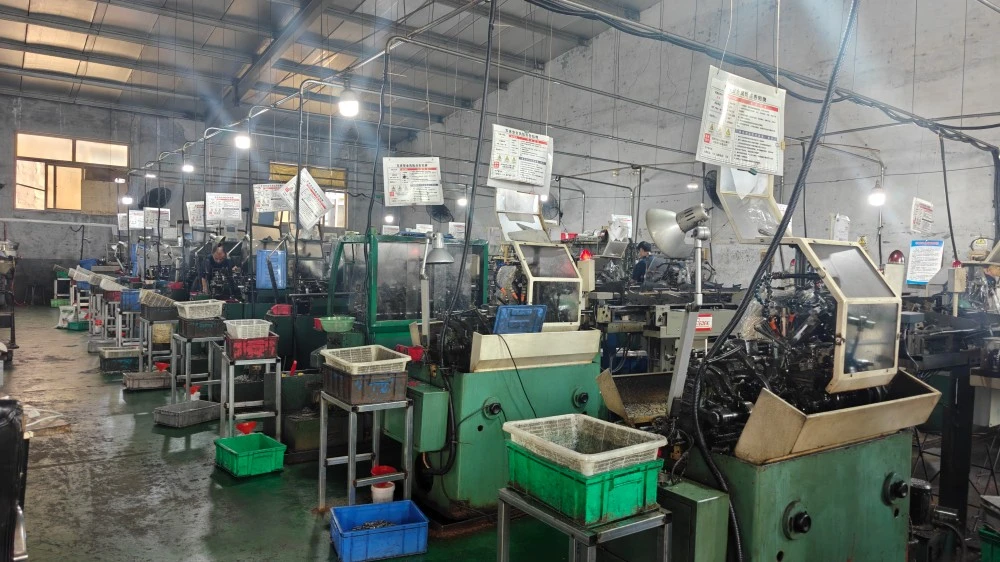

মেটালওয়ার্কিং দক্ষতার দশক 5,000 m² কারখানা, 20টি CNC লেদ এবং 100-মিলিয়ন-পিস বার্ষিক ক্ষমতা সহ 10 বছরেরও বেশি সময় ধরে নির্ভুল অংশে পরিণত হয়েছে। আমরা এই ক্যাটালগের প্রতিটি ফিটিং স্ট্যান্ডার্ড তৈরি করেছি — বহুবার।

48-ঘন্টা মানের প্রতিক্রিয়া যদি একটি সমস্যা পাওয়া যায়, আমরা 48 ঘন্টার মধ্যে প্রতিক্রিয়া জানাই এবং সম্মতি অনুযায়ী সম্পূর্ণ ক্ষতিপূরণের দায়িত্ব গ্রহণ করি। সেই প্রতিশ্রুতি, ধারাবাহিকভাবে সম্মানিত, তাই আমাদের 95% গ্রাহক পুনরায় সাজান।

রপ্তানি-প্রস্তুত ডকুমেন্টেশন উপাদান শংসাপত্র, পরিদর্শন রিপোর্ট, এবং চাপ পরীক্ষার রেকর্ড প্রতিটি অর্ডার সঙ্গে জাহাজ. তৃতীয় পক্ষের পরিদর্শন সমন্বয় উপলব্ধ।

প্যাকেজিং এবং শিপিং

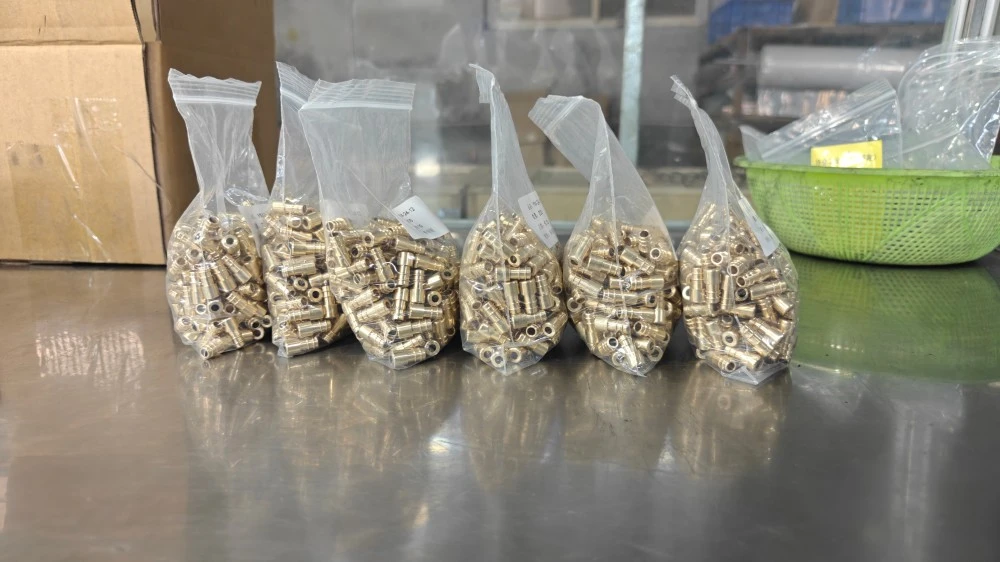

জিনিসপত্র পরিষ্কার করা হয়, ক্ষয় থেকে রক্ষা করা হয় এবং পলি ব্যাগ, কার্টন বা রপ্তানি কাঠের কেসে প্যাক করা হয়। কিংদাও বন্দর থেকে এক্সপ্রেস, এয়ার এবং সামুদ্রিক মাল পরিবহন উপলব্ধ। ডকুমেন্টেশন: কমার্শিয়াল ইনভয়েস, প্যাকিং লিস্ট, বিল অফ লেডিং, সার্টিফিকেট অফ অরিজিন, ম্যাটেরিয়াল টেস্ট সার্টিফিকেট। CNC মেশিনযুক্ত হাইড্রোলিক ফিটিং দাম, বাল্ক অর্ডার বা একটি উদ্ধৃতি জন্য, আমাদের রপ্তানি দলের সাথে যোগাযোগ করুন।

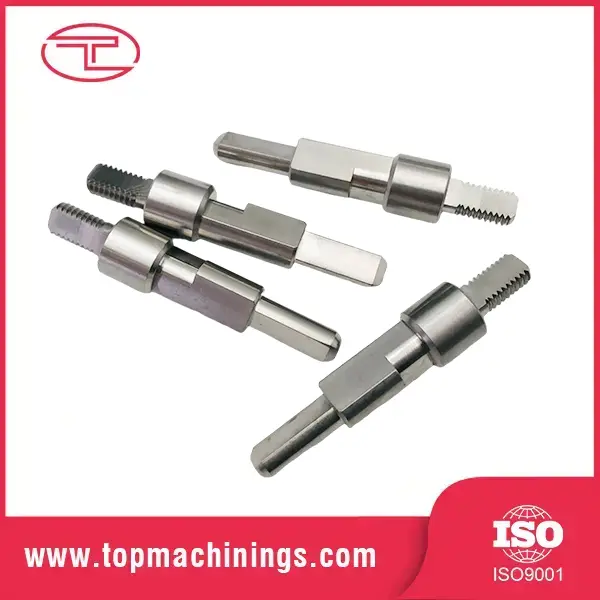

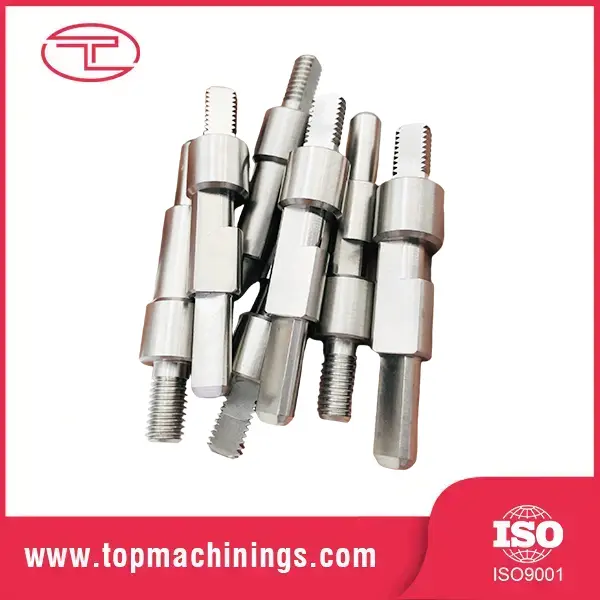

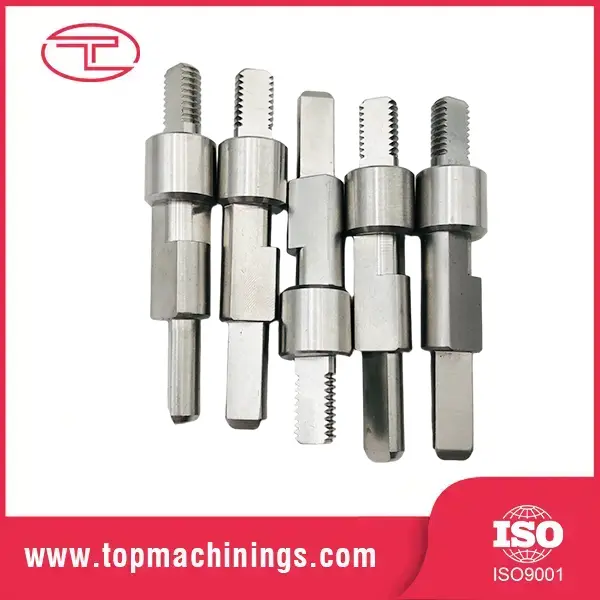

শিল্প যন্ত্রপাতি জন্য উচ্চ নির্ভুলতা থ্রেডেড shafts

ক্লায়েন্ট: ইউরোপীয় হাইড্রোলিক সরঞ্জাম প্রস্তুতকারক

শিল্প: তরল শক্তি এবং শিল্প অটোমেশন

উপাদান: স্টেইনলেস স্টীল / কার্বন ইস্পাত

প্রক্রিয়া: যথার্থ CNC টার্নিং, মিলিং, থ্রেডিং এবং তাপ চিকিত্সা

ক্লায়েন্টের প্রয়োজন ছিল কাস্টম মাল্টি-স্টেপেড থ্রেডেড শ্যাফ্ট সহ টাইট টলারেন্স এবং মসৃণ পৃষ্ঠ ফিনিস উচ্চ-চাপ হাইড্রোলিক অ্যাসেম্বলিতে ফুটো এবং যান্ত্রিক পরিধান রোধ করতে। স্ট্যান্ডার্ড বাজারের উপাদানগুলি তাদের নির্দিষ্ট টর্ক এবং প্রান্তিককরণের প্রয়োজনীয়তাগুলি পূরণ করতে ব্যর্থ হয়েছে৷

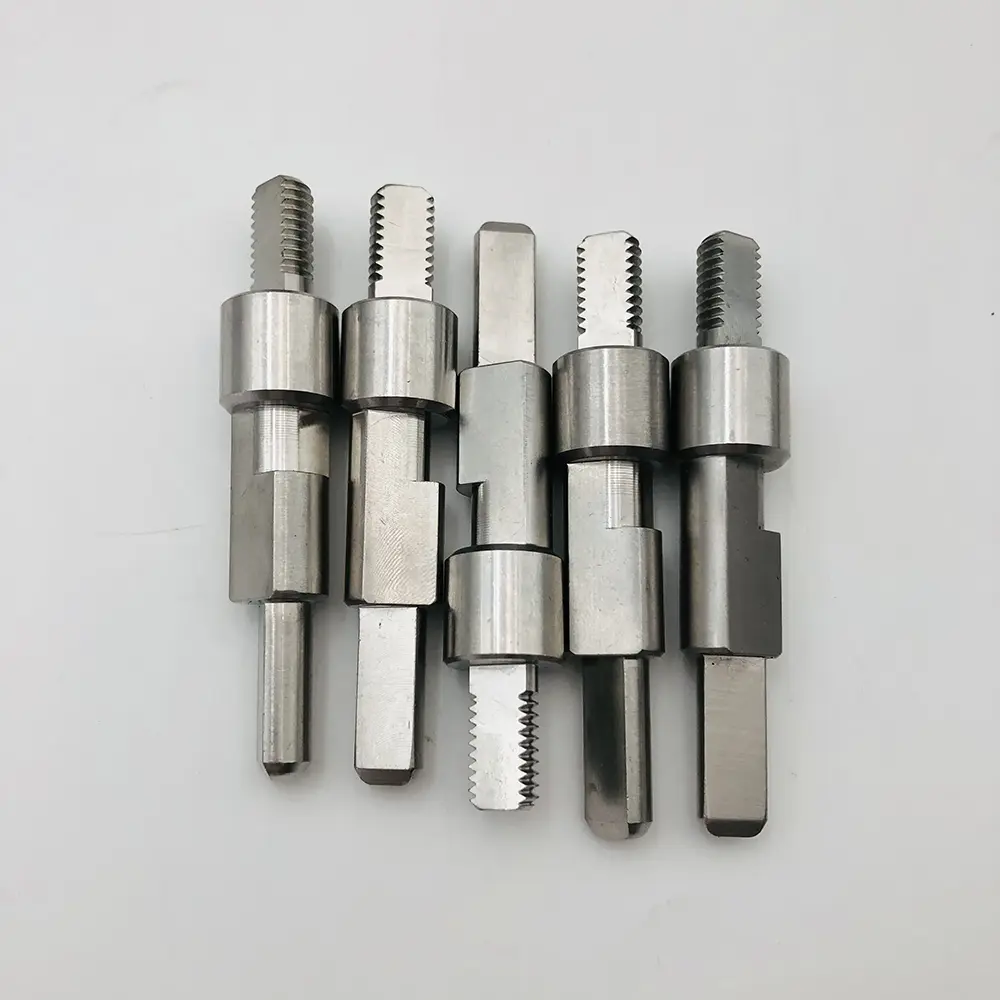

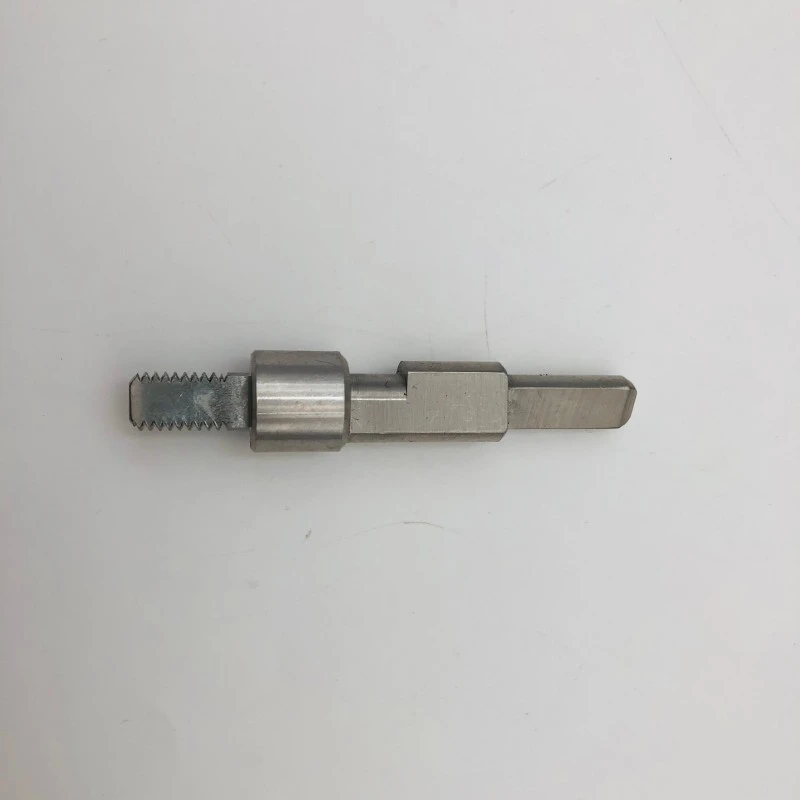

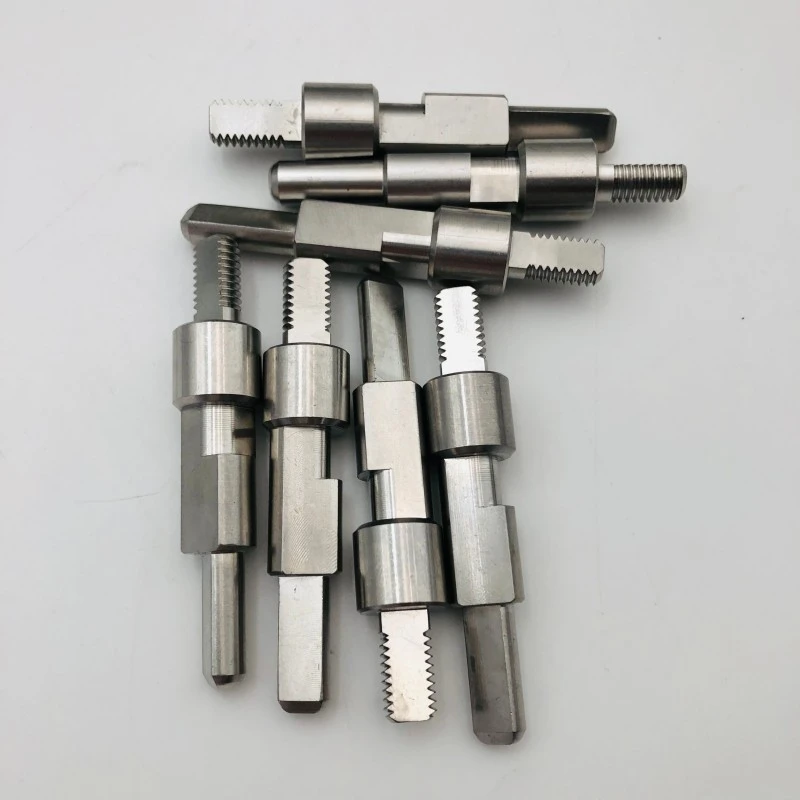

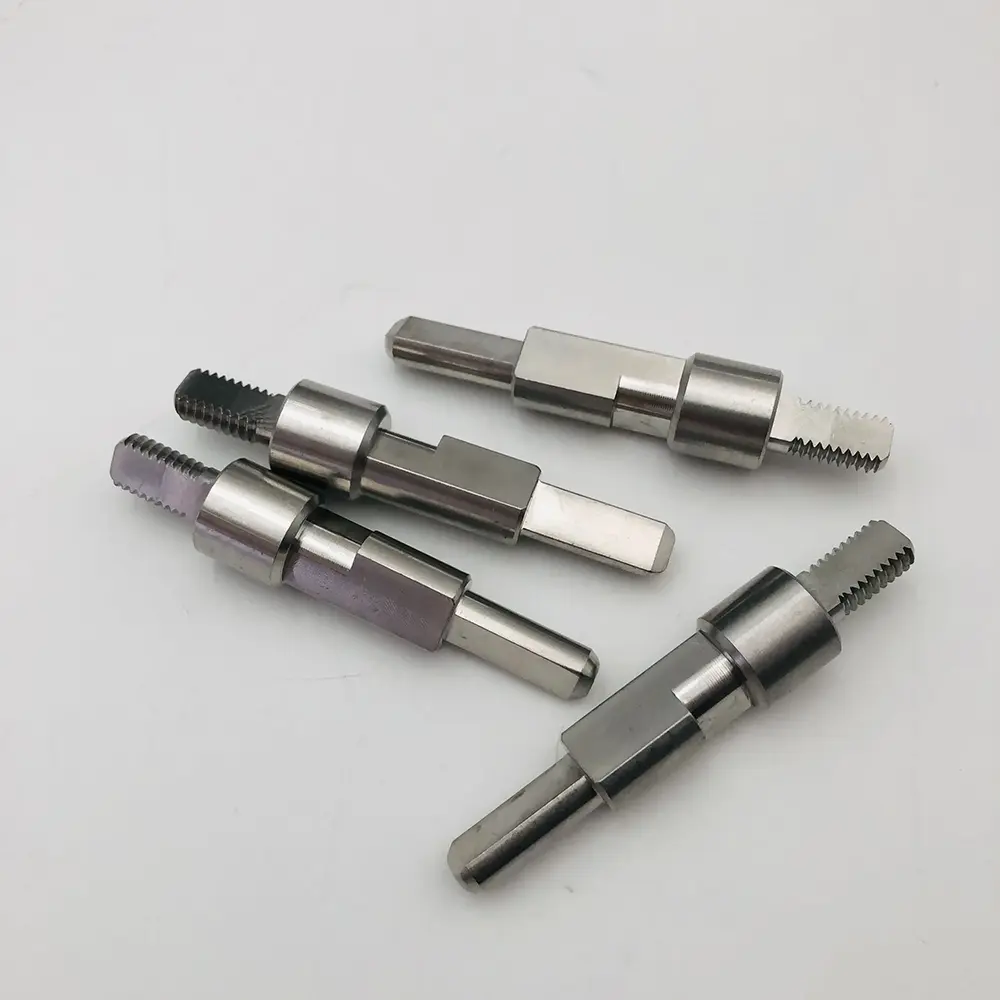

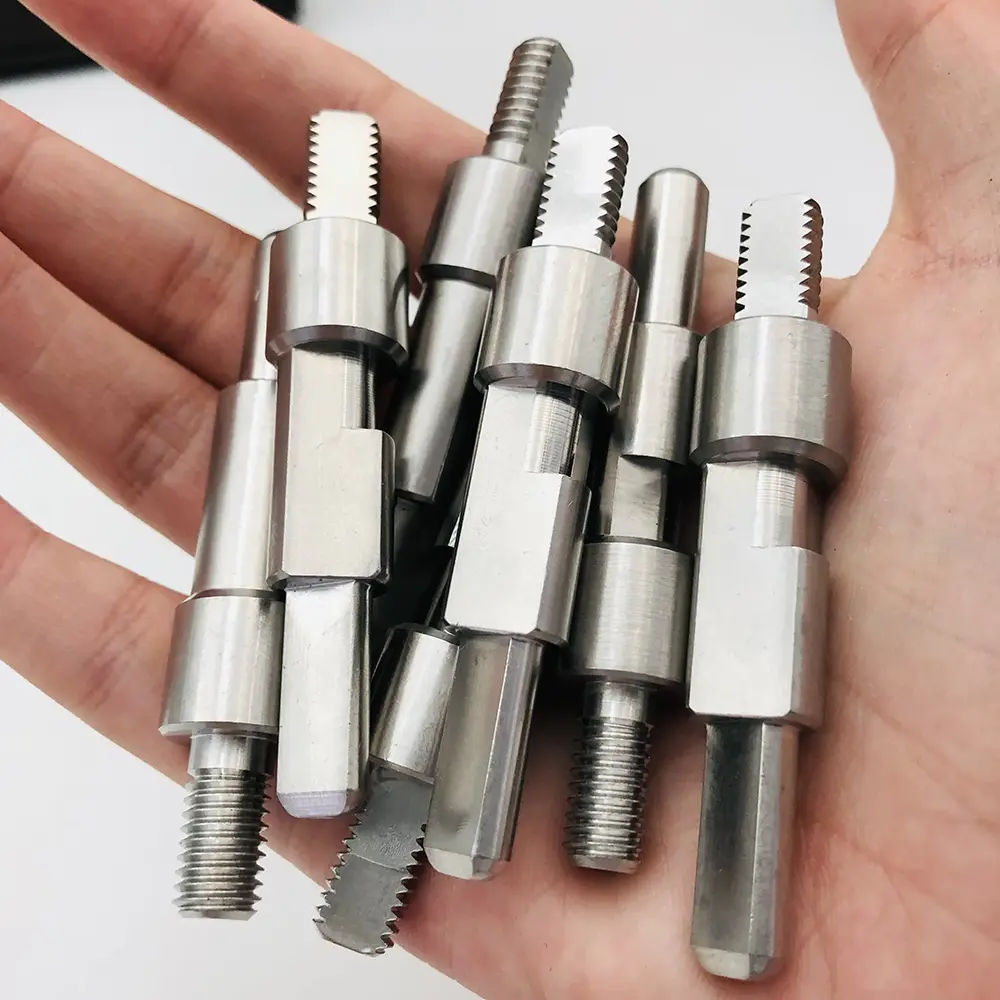

মাল্টি-অক্ষ সুইস CNC টার্নিং এবং নির্ভুল মিলিং মেশিন ব্যবহার করে, আমরা ক্লায়েন্টের প্রযুক্তিগত অঙ্কন অনুযায়ী সঠিক থ্রেড প্রোফাইল এবং ফ্ল্যাট-মিলড বৈশিষ্ট্য সহ কাস্টমাইজড শ্যাফ্ট তৈরি করেছি। 100% থ্রেড গেজ পরীক্ষা এবং পৃষ্ঠের রুক্ষতা পরীক্ষা সহ কঠোর মান নিয়ন্ত্রণ, শিপিংয়ের আগে প্রয়োগ করা হয়েছিল।

FAQ

প্রশ্ন: আমি কোন ফিটিং মান ব্যবহার করা উচিত?

উত্তর: এটি আপনার অঞ্চল এবং পায়ের পাতার মোজাবিশেষের উপর নির্ভর করে: JIC উত্তর আমেরিকায় সাধারণ, ইউরোপ/এশিয়ায় BSP, জার্মানিতে মেট্রিক DIN, ORFS যেখানে কম্পন এবং ফুটো-মুক্ত কর্মক্ষমতা গুরুত্বপূর্ণ। আমাদের আপনার বর্তমান জিনিসপত্র বা অঙ্কন পাঠান এবং আমরা মান সনাক্ত করা হবে এবং মিলিত জিনিসপত্র সরবরাহ.

প্রশ্ন: আপনার জিনিসপত্র কি চাপ পরিচালনা করতে পারে?

একটি: স্ট্যান্ডার্ড জিনিসপত্র 350 বার কাজের চাপ রেট করা হয়; 630 বার পর্যন্ত উচ্চ-চাপের কনফিগারেশন। আমরা 1.5× রেট চাপ পরীক্ষা নমুনা ব্যাচ চাপ.

প্রশ্ন: আপনি খাদ্য বা সামুদ্রিক ব্যবহারের জন্য স্টেইনলেস স্টীল জিনিসপত্র সরবরাহ করতে পারেন?

উত্তর: হ্যাঁ — প্যাসিভেশন ফিনিস সহ SUS316 ফিটিংস খাদ্য, সামুদ্রিক এবং ফার্মাসিউটিক্যাল অ্যাপ্লিকেশনের জন্য উপলব্ধ। উপাদান সার্টিফিকেট প্রদান করা হয়.

প্রশ্ন: আপনি প্রতি অঙ্কন কাস্টম ফিটিং অফার করেন?

উত্তর: হ্যাঁ, সম্পূর্ণ কাস্টম ফিটিং আমাদের বিশেষত্ব। একটি অঙ্কন বা নমুনা পাঠান এবং আমরা কাস্টম পোর্ট কনফিগারেশন সহ আপনার সঠিক জ্যামিতিতে মেশিন করব।

প্রশ্ন: আপনার MOQ এবং CNC মেশিনযুক্ত হাইড্রোলিক ফিটিং এর ডেলিভারির সময় কি?

উত্তর: নমুনা: 3-5 দিন, MOQ নমনীয়। উত্পাদন: গড় 15 দিন। কিংদাও থেকে সমুদ্র মালবাহী, বা জরুরি ছোট অর্ডারের জন্য এক্সপ্রেস।
