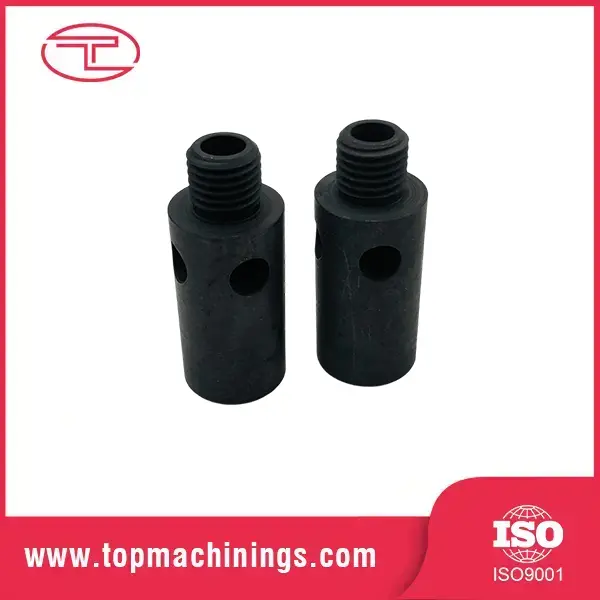

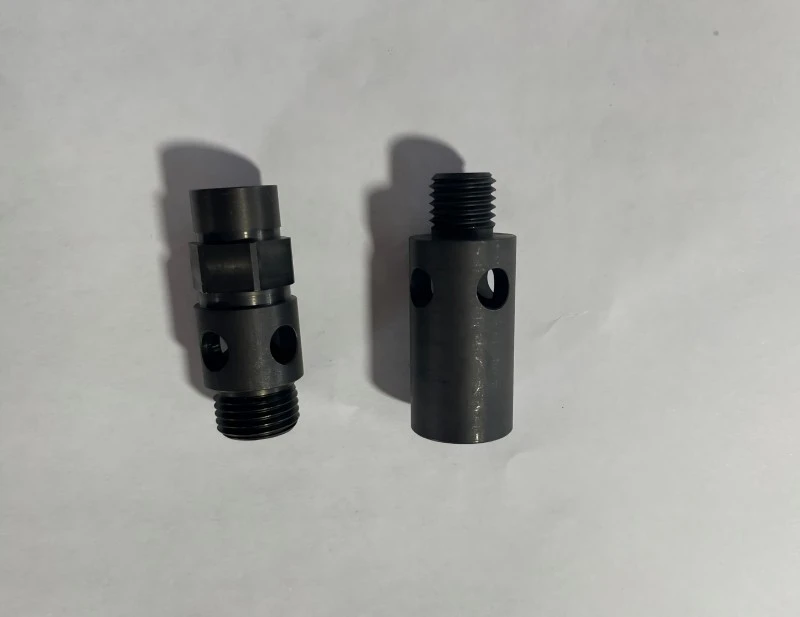

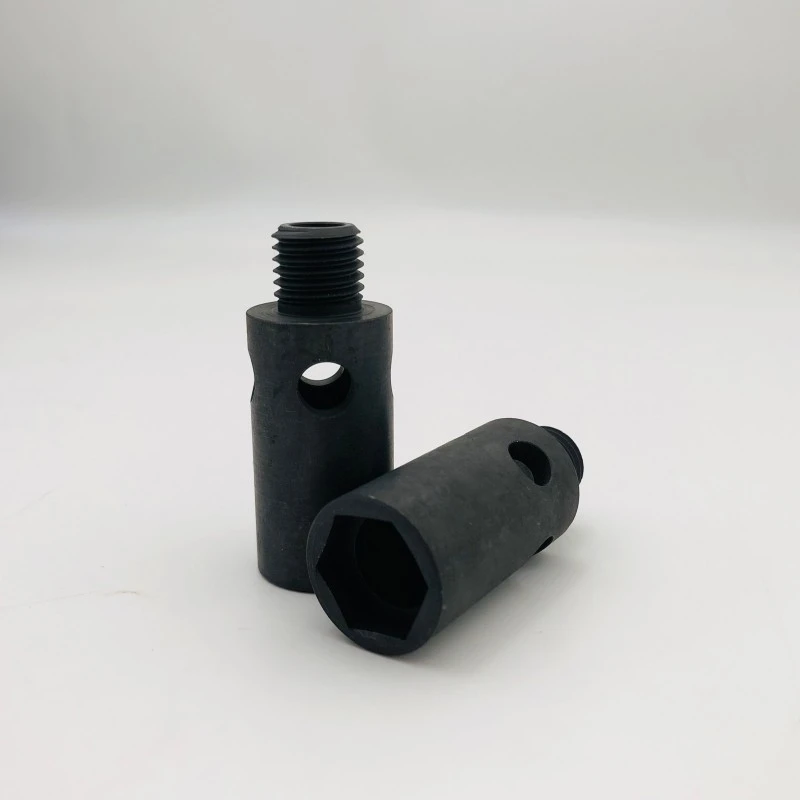

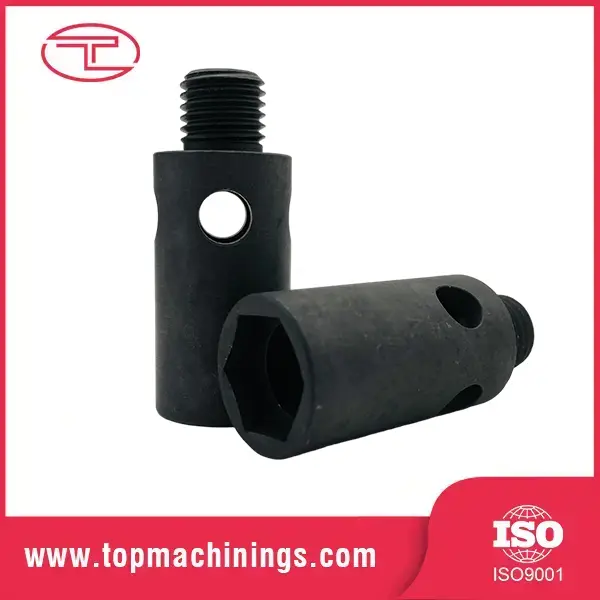

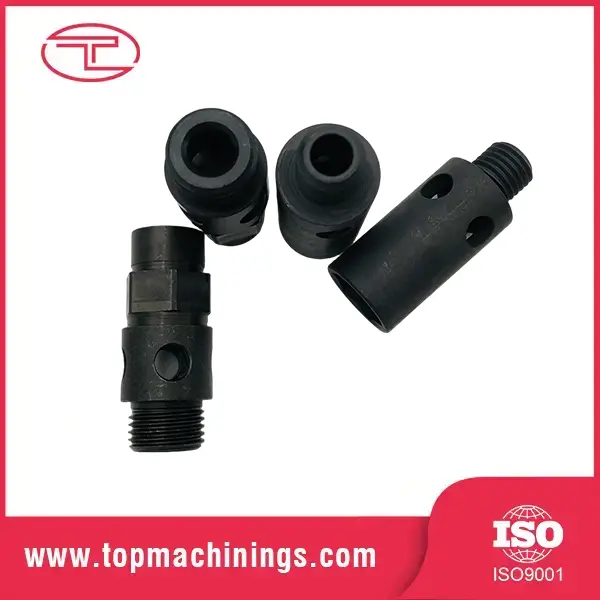

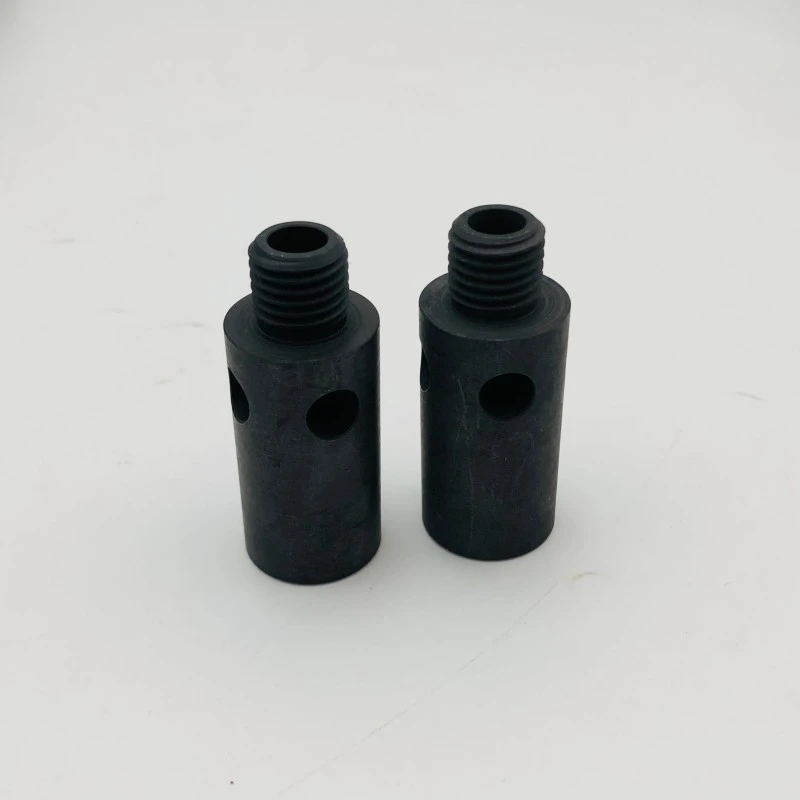

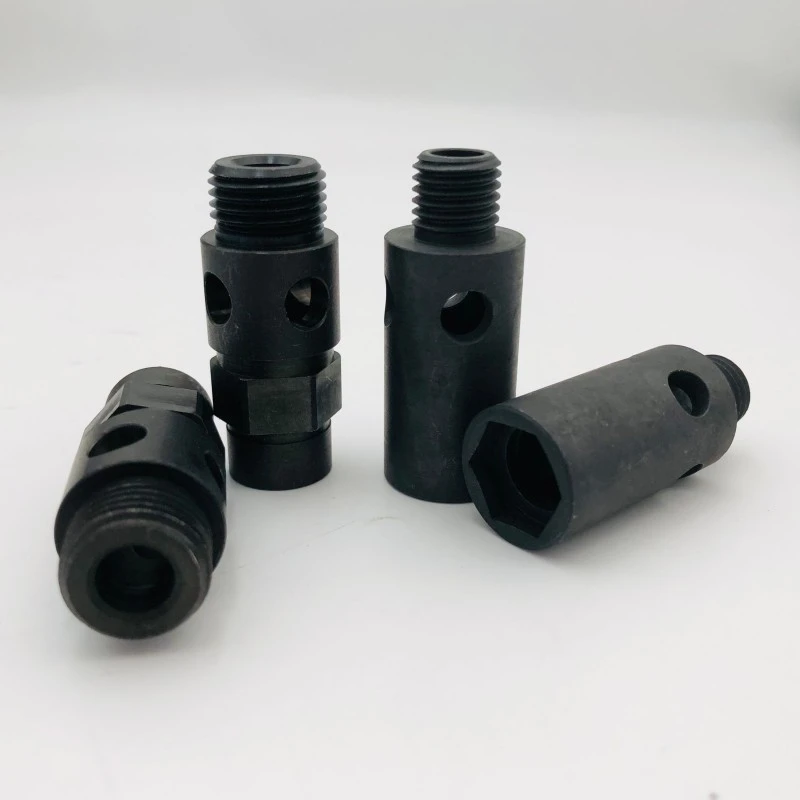

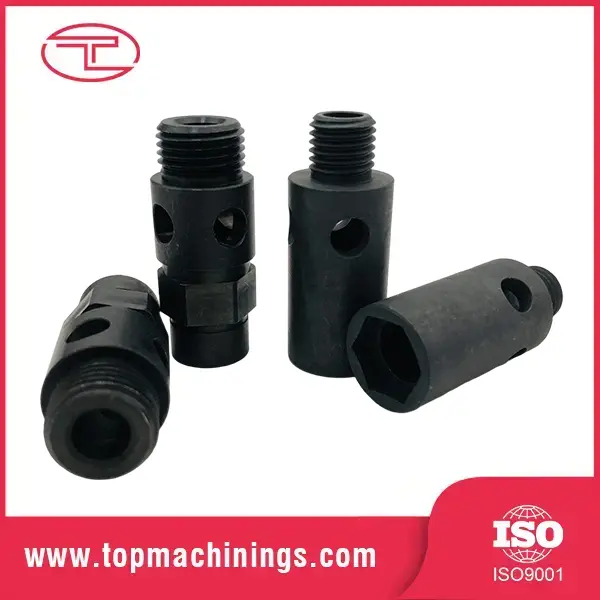

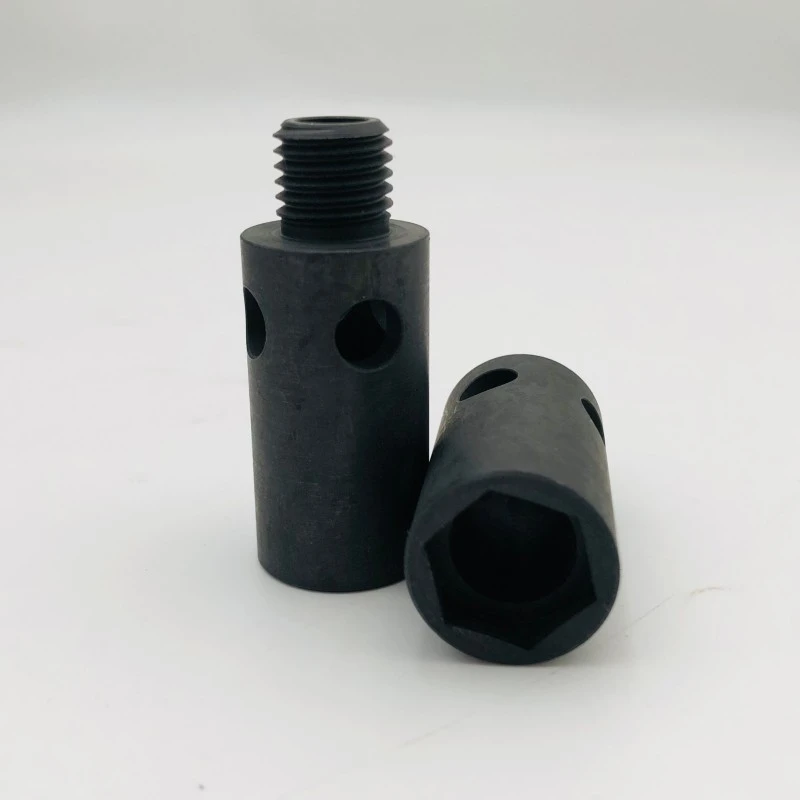

CNC মেশিনিং যথার্থ থ্রেডেড খাদ

একটি থ্রেডেড শ্যাফ্ট হল একটি নলাকার ঘূর্ণায়মান উপাদান যার অংশ বা সমস্ত দৈর্ঘ্য বরাবর মেশিনযুক্ত থ্রেড রয়েছে। ক্লাসিক উদাহরণ হল সীসা স্ক্রু - প্রতিটি CNC মেশিন, 3D প্রিন্টার, এবং লিনিয়ার অ্যাকচুয়েটর - যেখানে থ্রেড একটি বাদামকে নিযুক্ত করে ঘূর্ণনকে সুনির্দিষ্ট রৈখিক আন্দোলনে রূপান্তর করতে। কিন্তু CNC মেশিনিং নির্ভুল থ্রেডেড শ্যাফ্ট থ্রেডেড প্রান্ত, টাই রড, অ্যাডজাস্টমেন্ট স্ক্রু এবং ফিড শ্যাফ্ট সহ মোটর শ্যাফ্ট হিসাবেও দেখা যায়।

একটি ভাল থ্রেডেড শ্যাফ্টকে খারাপ থেকে যা আলাদা করে তা এক নজরে অদৃশ্য এবং পরিষেবাতে বিপর্যয়কর: পুরো দৈর্ঘ্যের উপর থ্রেড পিচ সঠিকতা। এক মিটার ভ্রমণে 0.1 মিমি ক্রমবর্ধমান পিচ ত্রুটি সহ একটি সীসা স্ক্রু আপনার মেশিন টুলকে 0.1 মিমি - প্রতিবার ভুল করে দেবে। এটি একটি নির্ভুল অংশ এবং একটি সমস্যা অংশের মধ্যে পার্থক্য।

নকশা এবং উপাদান বিবেচনা

সাধারণ গ্রেড: 4140/42CrMo, 1045 (সাধারণ দায়িত্ব), SUS303/316 (জারা প্রতিরোধ), 6061-T6 (হালকা)

থ্রেড ফর্ম: Acme, trapezoidal, মেট্রিক ISO, UNC/UNF, বল-স্ক্রু সামঞ্জস্যপূর্ণ

তাপ চিকিত্সা: থ্রেড ফ্ল্যাঙ্কের আবেশন শক্ত করা, শক্ত করা বা কার্বারাইজিং

জটিল বৈশিষ্ট্য: নাকাল জন্য কেন্দ্র গর্ত, কীওয়ে, ফ্ল্যাট, ক্রস-হোল, এবং ধাপ ব্যাস

থ্রেড পিচ ব্যাস এবং বিয়ারিং জার্নালগুলির মধ্যে ঘনত্ব: ≤ 0.02 মিমি টিআইআর

সোজাতা: 0.05 মিমি/মি স্ট্যান্ডার্ড, নির্ভুলতা গ্রেডের জন্য 0.02 মিমি/মি

CNC মেশিনিং নির্ভুলতা থ্রেডেড খাদ জন্য, উপাদান পছন্দ একটি কর্মক্ষমতা সিদ্ধান্ত: 4140 শক্ত এবং স্থল দীর্ঘ পরিধান জীবন এবং মাত্রিক স্থায়িত্ব দেয়; 6061 অ্যালুমিনিয়াম উচ্চ-গতির অ্যাপ্লিকেশনের জন্য হালকা কম-জড়তা গতি দেয়। আমরা লোড, গতি এবং শুল্ক চক্রের উপর ভিত্তি করে গ্রেডের সুপারিশ করি — শুধু দাম নয়।

মূল বৈশিষ্ট্য এবং সুবিধা

সম্পূর্ণ দৈর্ঘ্যের উপর সঠিক থ্রেড

থ্রেডগুলি সিএনসি নিয়ন্ত্রণের অধীনে একক-পয়েন্ট কাটা বা থ্রেড-মিল করা হয়, পুরো থ্রেডের দৈর্ঘ্যের উপর পিচের সঠিকতা যাচাই করা হয় - শুধু গেজে নয়। CNC মেশিনিং নির্ভুল থ্রেডেড শ্যাফ্টের জন্য, আমরা প্রতি 300 মিমি প্রতি 0.02 মিমি এর মধ্যে ক্রমবর্ধমান পিচ ত্রুটি ধরে রাখি, তাই ভ্রমণের প্রতিটি পয়েন্টে আপনার মেশিন সঠিকভাবে অবস্থান করে।

এককেন্দ্রিক থ্রেড-টু-জার্নাল সম্পর্ক

থ্রেড এবং বিয়ারিং জার্নালগুলি একটি সেটআপে বা দুটি অপারেশনের মধ্যে কেন্দ্রে মেশিন করা হয়, 0.02 মিমি এর নিচে রানআউট ধরে থাকে। একটি শ্যাফ্ট যা সত্যিকারভাবে চলে তা সমানভাবে পরিধান করে, কম কম্পন করে এবং ভারবহন জীবনকে প্রসারিত করে।

তাপ চিকিত্সা ডিউটি ​​মেলে

থ্রেড ফ্ল্যাঙ্কে ইন্ডাকশন হার্ডনিং একটি পরিধান-প্রতিরোধী পৃষ্ঠ দেয় যখন টর্ক ট্রান্সমিশনের জন্য কোরটিকে শক্ত রাখে। হাই-সাইকেল অ্যাপ্লিকেশনের জন্য, আমরা আপনার স্পেসিফিকেশনে কার্বারাইজ বা থ্রু-কঠিন করি।

গ্রাউন্ড ব্যাস যেখানে এটা গুরুত্বপূর্ণ

বিয়ারিং জার্নাল এবং সীল পৃষ্ঠগুলি সহনশীলতা ±0.003mm সহ Ra 0.2μm পর্যন্ত নলাকার গ্রাউন্ড হতে পারে — পৃষ্ঠ ফিনিস যা সিলগুলিকে ফুটো মুক্ত রাখে এবং উচ্চ RPM এ বিয়ারিংগুলি শান্ত রাখে৷

ওয়ান-স্টপ: শ্যাফট + ফিটিং

আমরা সম্পূর্ণ শ্যাফ্ট মেশিন করি: থ্রেড, কীওয়ে, ফ্ল্যাট, ক্রস-ড্রিল করা গর্ত এবং থ্রেডেড প্রান্ত — এক অংশ, এক সরবরাহকারী, এক গুণমান মান। কোন দ্বিতীয় বিক্রেতা, উপাদান মধ্যে স্ট্যাকিং কোন সহনশীলতা.

পণ্য বিশেষ উল্লেখ

সাধারণ অ্যাপ্লিকেশন

একটি CNC মেশিনিং নির্ভুল থ্রেডেড শ্যাফ্ট প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, Tuoyuan মেটাল ফ্যাক্টরি-সরাসরি মূল্যের জন্য বাল্কে শাফ্ট সরবরাহ করে:

CNC মেশিন এবং 3D প্রিন্টারের জন্য সীসা স্ক্রু এবং বল-স্ক্রু-সামঞ্জস্যপূর্ণ শ্যাফ্ট

কাপলিং এবং পুলির জন্য থ্রেডেড প্রান্ত সহ মোটর শ্যাফ্ট

লিনিয়ার অ্যাকচুয়েটর এবং বৈদ্যুতিক সিলিন্ডার উপাদান

শিল্প সরঞ্জামের জন্য টাই রড এবং সমন্বয় স্ক্রু

স্বয়ংচালিত স্টিয়ারিং এবং সাসপেনশন থ্রেডেড উপাদান

টেক্সটাইল, প্যাকেজিং এবং প্রিন্টিং যন্ত্রপাতির জন্য ফিড শ্যাফ্ট

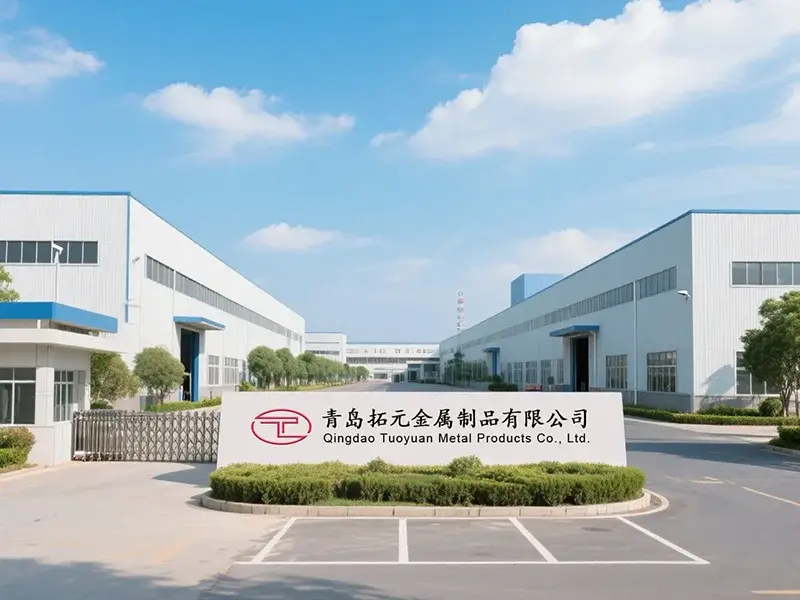

আমাদের সম্পর্কে

যথার্থ যন্ত্র আমাদের মূল ব্যবসা

Tuoyuan মেটাল নির্ভুলভাবে পরিণত অংশ এবং CNC মেশিনের উপাদানগুলিতে বিশেষজ্ঞ — CNC মেশিনিং নির্ভুল থ্রেডেড শ্যাফ্ট আমাদের হুইলহাউসে চৌকোভাবে রয়েছে। 10 বছরের মেশিনিং অভিজ্ঞতা, 20টি উচ্চ-গতির CNC লেদ, 5টি মেশিনিং সেন্টার এবং 100-মিলিয়ন-পিস বার্ষিক ক্ষমতা।

উত্তর আমেরিকার বাজারে প্রমাণিত

আমাদের বিক্রয়ের 60% উত্তর আমেরিকায় যায়, যেখানে গ্রাহকরা কঠোর সহনশীলতা এবং নির্ভরযোগ্য ডেলিভারি দাবি করেন। একটি 95% পুনরাবৃত্তি ক্রয় হার মানে আমাদের গ্রাহকরা পুনরায় সাজান — সবচেয়ে শক্তিশালী মানের সার্টিফিকেশন আছে।

দ্রুত, পরিষ্কার যোগাযোগ

আমাদের বিক্রয় দল সাবলীল ইংরেজি বলে এবং 24 ঘন্টার মধ্যে সাড়া দেয়। মানের সমস্যা 48 ঘন্টার মধ্যে একটি প্রতিক্রিয়া পেতে. কোন ভাষার বাধা নেই, কোন দৌড়াদৌড়ি নেই।

ইঞ্জিনিয়ারিং সাপোর্ট বিল্ট ইন

উপাদান বা তাপ চিকিত্সা সম্পর্কে নিশ্চিত না? আমাদের আপনার আবেদন পাঠান এবং আমরা সঠিক গ্রেড এবং প্রক্রিয়া সুপারিশ করব। আমরা প্রোটোটাইপ থেকে ব্যাপক উত্পাদন সমর্থন করি।

FAQ

প্রশ্ন: আপনি কি সীসা স্ক্রু তৈরি করেন? আপনি কি নির্ভুলতা অর্জন করতে পারেন? একটি: হ্যাঁ — সীসা স্ক্রু আমাদের বিশেষত্ব এক. স্ট্যান্ডার্ড গ্রেড ±0.05 মিমি প্রতি 300 মিমি ধারণ করে; নির্ভুলতা গ্রেড ±0.02 মিমি ক্রমবর্ধমান পিচ ত্রুটি রাখে। উচ্চ নির্ভুলতার জন্য, আমরা বল স্ক্রু সুপারিশ করি, যা আমরা সরবরাহ করতে পারি।

প্রশ্ন: আপনি একটি নমুনা থেকে একটি খাদ মেশিন করতে পারেন? উত্তর: হ্যাঁ, আমরা শারীরিক নমুনার পাশাপাশি অঙ্কন থেকে বিপরীত প্রকৌশলী করি। আমরা নমুনা পরিমাপ করি, একটি অঙ্কন তৈরি করি এবং উত্পাদনের আগে আপনার সাথে নিশ্চিত করি।

প্রশ্ন: পরিধান-প্রতিরোধী থ্রেডের জন্য আপনি কী তাপ চিকিত্সার পরামর্শ দেন? উত্তর: বেশিরভাগ CNC মেশিনিং প্রিসিশন থ্রেডেড শ্যাফ্ট এবং অ্যাকচুয়েটর অ্যাপ্লিকেশনের জন্য, HRC 45-55-এ থ্রেড ফ্ল্যাঙ্কের ইন্ডাকশন হার্ডনিং হল সঠিক পছন্দ — শক্ত পৃষ্ঠ, শক্ত কোর। চরম পরিধানের জন্য, কার্বারাইজিং বা ফুল থ্রু-হার্ডেনিং উপলব্ধ।

প্রশ্ন: আপনি যে ব্যাস সহনশীলতা দাবি করেন তা ধরে রাখতে পারেন? উঃ হ্যাঁ। পরিণত ব্যাস ±0.02 মিমি ধরে; স্থল ব্যাস ±0.005 মিমি ধরে। আমাদের CNC মেশিনে ≤±0.003mm এর পুনরাবৃত্তি অবস্থান নির্ভুলতা রয়েছে, প্রতিটি ব্যাচে CMM পরিদর্শন দ্বারা যাচাই করা হয়েছে।

প্রশ্ন: আপনার MOQ এবং সীসা সময় কি? উত্তর: প্রোটোটাইপ MOQ নমনীয় (এমনকি 1-5 টুকরা)। প্রায় 500 টুকরা থেকে উত্পাদন MOQ. সীসা সময় গড় 15 দিন, নাকাল এবং তাপ চিকিত্সা সঙ্গে 18-20 দিন।
