সিএনসি মেশিনিং ইন্ডাস্ট্রিয়াল ডোয়েল পিন

একটি ডোয়েল পিন হল একটি সংক্ষিপ্ত, নলাকার পিন যা একটি সমাবেশের দুই বা ততোধিক অংশের মধ্যে সুনির্দিষ্ট প্রান্তিককরণ বজায় রাখতে ব্যবহৃত হয়। একটি বোল্টের বিপরীতে, যা অংশগুলিকে একত্রে আটকে রাখে, সিএনসি মেশিনিং ইন্ডাস্ট্রিয়াল ডোয়েল পিনের অবস্থান তৈরি করে। এটি হল রেফারেন্স পয়েন্ট যা পুরো সমাবেশকে ঘিরে তৈরি করা হয়েছে। যখন আপনি একটি মোটর ফ্ল্যাঞ্জে একটি গিয়ারবক্স হাউজিং বোল্ট করেন, তখন ডোয়েল পিনগুলি — বোল্ট নয় — শ্যাফ্টগুলি সারিবদ্ধ থাকার গ্যারান্টি দেয়৷

ডোয়েল পিন দুটি প্রধান আকারে আসে: প্রেস-ফিট এবং স্লিপ-ফিট। একটি ভাল ডোয়েল এবং একটি খারাপ ডোয়েলের মধ্যে পারফরম্যান্সের পার্থক্যটি মাইক্রোনে পরিমাপ করা হয়: খুব টাইট এবং এটি জমে যায়; খুব আলগা এবং সমাবেশ drifts.

ইন্ডাস্ট্রিয়াল ডোয়েল পিনের উপকরণ এবং শক্ততা

কার্বন ইস্পাত (1045/1060): শক্ত এবং টেম্পারড, সাশ্রয়ী সাধারণ ব্যবহার

বিয়ারিং স্টিল (GCr15/52100): সর্বোচ্চ পরিধানের জন্য HRC 60-64-এর মাধ্যমে কঠোর

স্টেইনলেস (SUS303/304/316): খাদ্য, সামুদ্রিক এবং চিকিৎসা ব্যবহারের জন্য জারা-প্রতিরোধী

শক্ত টুল ইস্পাত (বিশেষ পরিধান অ্যাপ্লিকেশনের জন্য)

ব্যাস পরিসীমা: 1 মিমি - 30 মিমি, দৈর্ঘ্য 3 মিমি থেকে 200 মিমি পর্যন্ত

সহনশীলতা ক্লাস: m6 প্রেস-ফিট, h6/h7 স্লিপ-ফিট প্রতি ISO 8734/8735, USAS B18.8.2

ক্লাসিক ম্যানুফ্যাকচারিং রুট হল কেন্দ্রবিহীন গ্রাইন্ডিং: বারগুলি কেন্দ্রবিহীন গ্রাইন্ডারে স্থল থেকে চূড়ান্ত ব্যাস, দৈর্ঘ্যে কাটা, চ্যামফার্ড এবং শক্ত। বেশিরভাগ ক্রেতারা যা বুঝতে পারেন না তা হল গ্রাইন্ড-আগে-কঠিন ক্রম গুরুত্বপূর্ণ — নাকালের পরে শক্ত হওয়া বিকৃতি ঘটায়, এই কারণেই আমরা ক্রিটিক্যাল পিনগুলিকে পিষে, শক্ত করে, তারপর ফিনিস-পিস করি।

Tuoyuan বাস্তব কেস শেয়ারিং

শিল্প: শিল্প অটোমেশন এবং যন্ত্রপাতি

উপাদান: অ্যালুমিনিয়াম / স্টেইনলেস স্টীল

প্রক্রিয়া: যথার্থ সিএনসি টার্নিং এবং গ্রুভিং

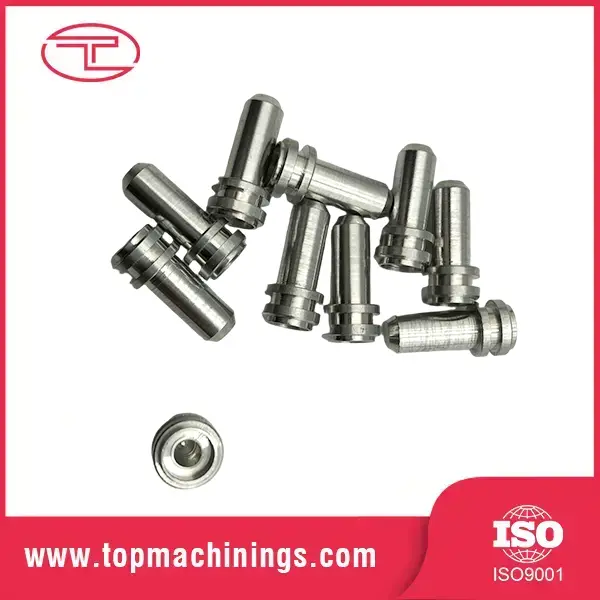

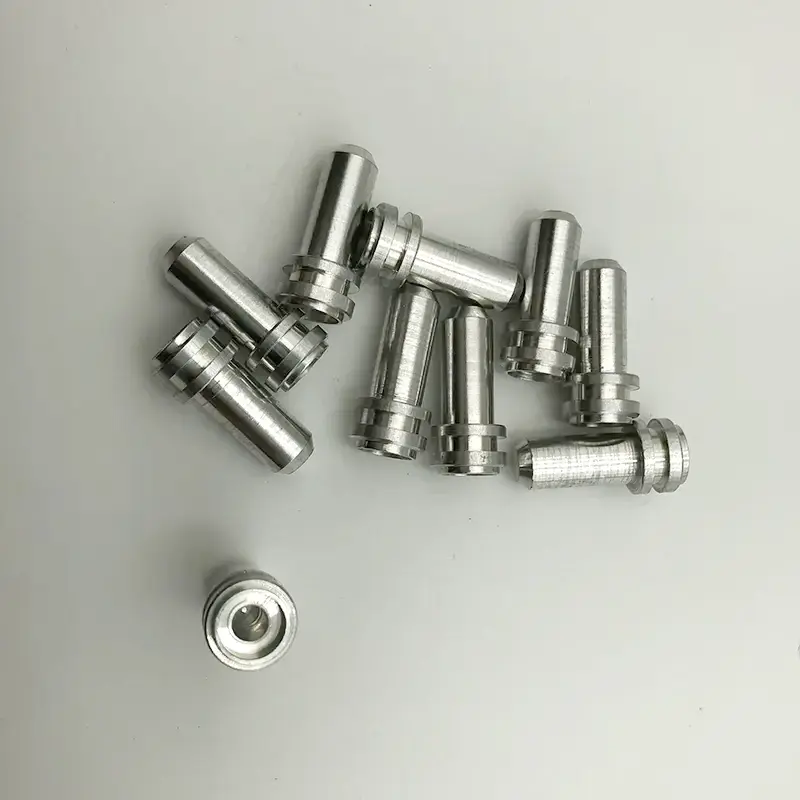

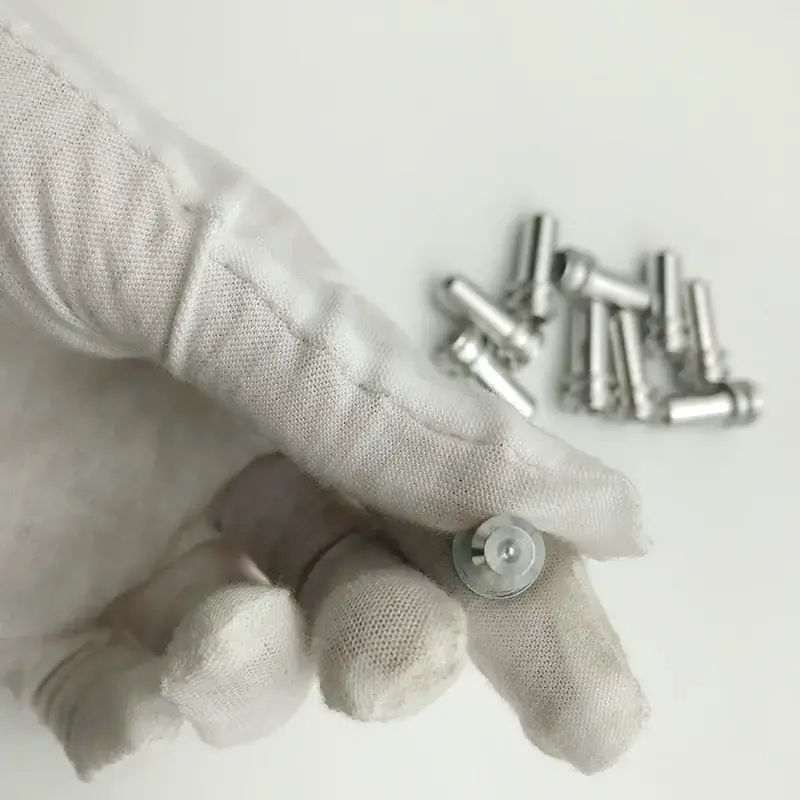

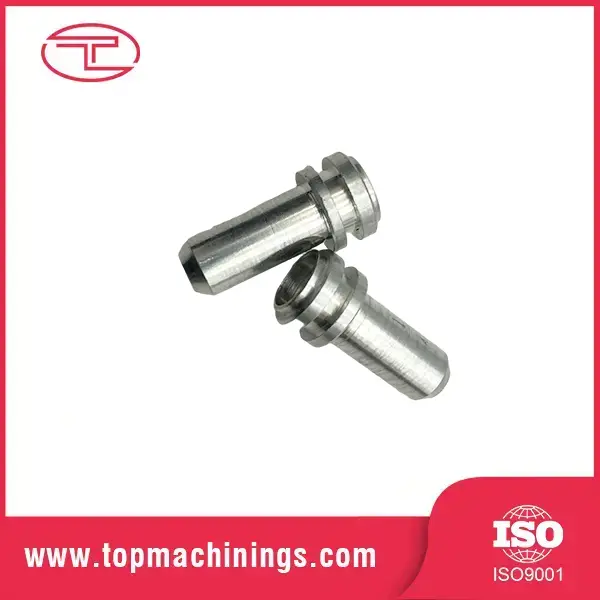

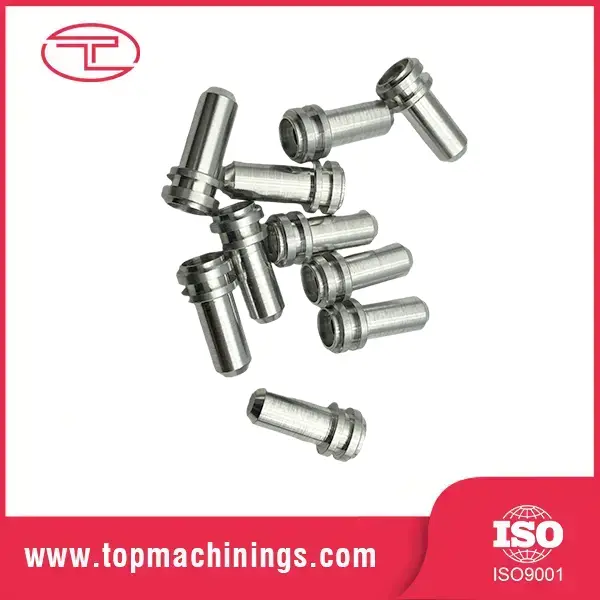

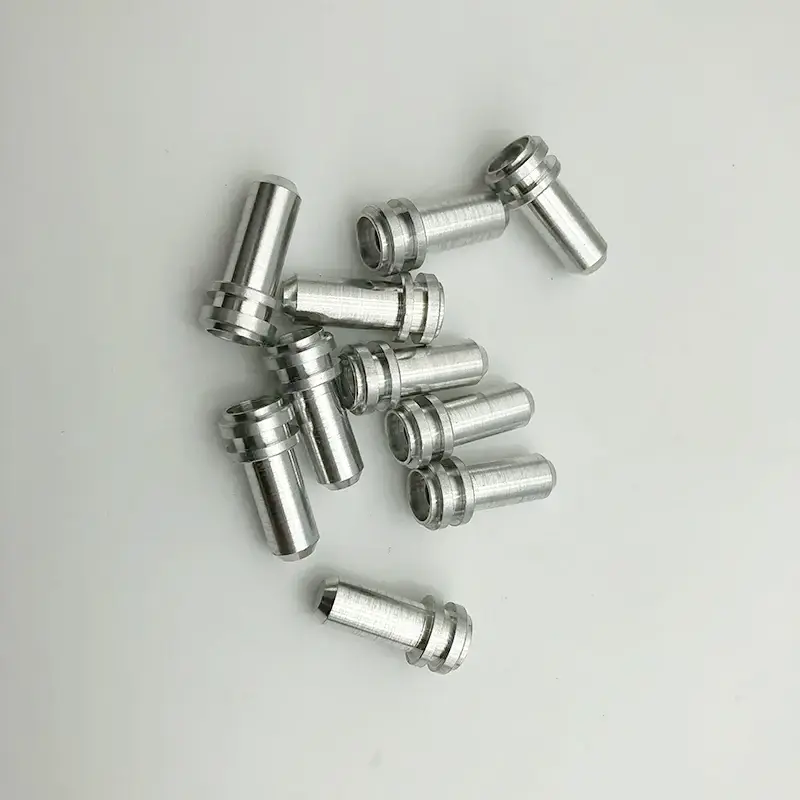

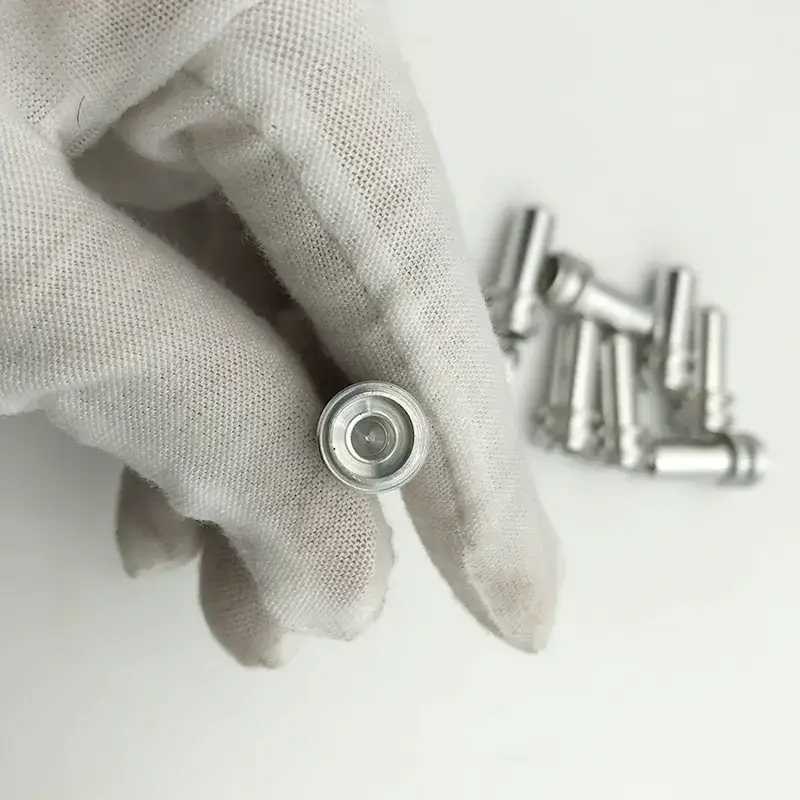

একটি মার্কিন অটোমেশন প্রস্তুতকারকের প্রয়োজন ছিল কাস্টম CNC মেশিনিং ইন্ডাস্ট্রিয়াল ডোয়েল পিনের সাথে সুনির্দিষ্ট ও-রিং ধরে রাখার খাঁজ এবং কঠোর মাত্রার সহনশীলতা যাতে উচ্চ-গতির সমাবেশ লাইনে সঠিক প্রান্তিককরণ এবং নিরাপদ সিলিং নিশ্চিত করা যায়।

আমরা এই মাল্টি-স্টেপেড পিনগুলি উচ্চ-নির্ভুল সুইস সিএনসি টার্নিং মেশিন ব্যবহার করে তৈরি করেছি, সঠিক খাঁজ গভীরতা এবং সর্বোত্তম সিলিংয়ের জন্য পৃষ্ঠের ফিনিস বজায় রেখে। প্যাকেজিংয়ের আগে 100% অপটিক্যাল পরিদর্শন করা হয়েছিল।

মূল বৈশিষ্ট্য এবং সুবিধা

সত্য অবস্থানের জন্য ±0.002 মিমি গ্রাউন্ড

রা 0.2–0.4μm পৃষ্ঠের ফিনিস সহ চূড়ান্ত ব্যাস হল কেন্দ্রবিহীন স্থল থেকে ±0.002mm। এটি একটি "যথেষ্ট কাছাকাছি" সহনশীলতা নয় — CNC মেশিনিং ইন্ডাস্ট্রিয়াল ডোয়েল পিন হল এমন সহনশীলতা যা সমাবেশগুলিকে পুনরাবৃত্তিযোগ্য, ফিক্সচারগুলিকে সঠিক এবং পণ্যগুলিকে সামঞ্জস্যপূর্ণ করে তোলে৷

দীর্ঘ পরিচর্যার জন্য HRC 60+ এর জন্য শক্ত করা হয়েছে

বিয়ারিং-স্টিল পিনগুলিকে HRC 60-64-এর মাধ্যমে শক্ত করা হয়, যা তাদের স্কোর না করে বারবার সন্নিবেশ এবং অপসারণ থেকে বাঁচতে কঠোরতা দেয়। একটি শক্ত ডোয়েল একটি মাত্রার ক্রম অনুসারে একটি নরমকে ছাড়িয়ে যায়।

চ্যামফার্ড শেষ, পরিষ্কার প্রান্ত

উভয় প্রান্ত চ্যামফার্ড (সাধারণত 1.5×45°) এবং ডিবারড করা হয়, তাই পিনগুলি পরিষ্কারভাবে গর্তের মধ্যে শুরু হয় যাতে কোনও উপাদান শেভ না করে বা গর্তের মুখের ক্ষতি না হয়। কোন burrs, কোন scratched bores, কোন প্রত্যাখ্যাত সমাবেশ.

সরলতা আপনি বিশ্বাস করতে পারেন

দৈর্ঘ্য-থেকে-ব্যাস অনুপাত 0.01 মিমি প্রতি 50 মিমি এর মধ্যে সরাসরি রাখা হয়। একটি বাঁকানো ডোয়েল পিন শুধুমাত্র সনাক্ত করতে ব্যর্থ হয় না - এটি সন্নিবেশের সময় রিমেড গর্তকে ক্ষতিগ্রস্ত করে। আমরা প্রতিটি উত্পাদন ব্যাচে সোজাতা পরিমাপ করি।

মিশ্র ফিট জন্য টাইট ব্যাস গ্রুপিং

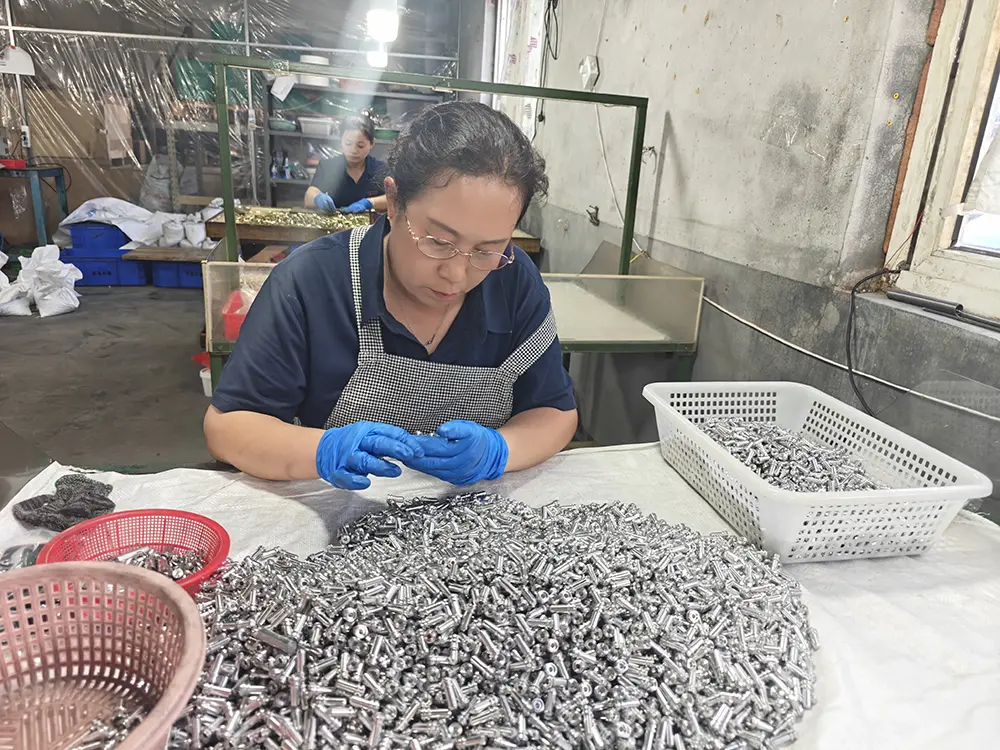

পিনগুলিকে টাইট ব্যাসের গ্রুপে বাছাই করা হয় যাতে পিনের একটি বাক্স সামঞ্জস্যপূর্ণ ফিট চাপ দেয়। আপনার সমাবেশ লাইনে "এই একটি স্লাইড, যেটির জন্য একটি হাতুড়ি দরকার" আর নেই৷

পণ্য বিশেষ উল্লেখ

উৎপাদন প্রক্রিয়া

CNC মেশিনিং ইন্ডাস্ট্রিয়াল ডোয়েল পিন উৎপাদন কোল্ড-ড্রন বা গ্রাউন্ড বার স্টক দিয়ে শুরু হয়। বারগুলি কেন্দ্রবিহীন স্থল থেকে প্রায় চূড়ান্ত ব্যাস, দৈর্ঘ্যে কাটা, চ্যামফার্ড এবং ডিবারড। শক্ত পিনগুলির জন্য, সেগুলিকে তাপ চিকিত্সা করা হয় এবং চূড়ান্ত সহনশীলতার জন্য ফিনিশ-গ্রাউন্ড করা হয় — দুই-পর্যায় গ্রাইন্ড যা সমাপ্ত পিনটিকে পুরোপুরি গোলাকার এবং সোজা রাখে।

চূড়ান্ত পরিদর্শন ব্যাস (মাইক্রোমিটার এবং এয়ার গেজ সহ), কঠোরতা (রকওয়েল টেস্টিং), সোজাতা এবং পৃষ্ঠের ফিনিস কভার করে। পিনগুলি ব্যাস দ্বারা গোষ্ঠীভুক্ত এবং তেলযুক্ত, মরিচা-সুরক্ষিত প্যাকেজিংয়ে প্যাক করা হয়। ব্যাচ সার্টিফিকেট প্রতিটি অর্ডার সহগামী.

উৎপাদন সময়রেখা

স্ট্যান্ডার্ড লিড টাইম: স্ট্যান্ডার্ড সাইজের জন্য 10-15 দিন; 15-18 দিন শক্ত হয়ে ও নাকাল।

দিন 1-3: অর্ডার নিশ্চিতকরণ এবং উপাদান নির্বাচন

দিন 4-8: বার নাকাল, কাটা, চেমফারিং

দিন 9-12: তাপ চিকিত্সা এবং শেষ নাকাল (যদি উল্লেখ করা হয়)

দিন 13-14: পরিদর্শন, গ্রুপিং, প্যাকিং

দিন 15: কিংডাও থেকে প্রেরণ

কেন Tuoyuan ধাতু চয়ন করুন

মাইক্রোন-স্তরের ক্ষমতা, শিল্প ভলিউম

10+ বছরের নির্ভুল মেশিনিং, 20 CNC লেদ এবং 100-মিলিয়ন-পিস বার্ষিক ক্ষমতা সহ, Tuoyuan মেটাল ল্যাব-গ্রেড সহনশীলতার সাথে অটোমোটিভ-গ্রেড ভলিউমে CNC মেশিনিং ইন্ডাস্ট্রিয়াল ডোয়েল পিন সরবরাহ করতে পারে। আমরা 15 PPM ত্রুটির হারে 2.5-মিলিয়ন-পিস ব্যাচ পাঠিয়েছি।

উত্তর আমেরিকার বিশ্বস্ত সরবরাহকারী

আমাদের আউটপুটের 60% উত্তর আমেরিকার গ্রাহকদের কাছে যায়, 95% পুনরাবৃত্তি ক্রয়ের হার সহ। যদি আমাদের ডোয়েল পিনগুলি সঠিকভাবে অংশগুলি সনাক্ত না করে, তবে সেই গ্রাহকরা প্রতি ত্রৈমাসিকে, বছরের পর বছর ধরে পুনর্বিন্যাস করবে না।

সম্পূর্ণ ট্রেসেবিলিটি

উপাদান মিল সার্টিফিকেট, তাপ চিকিত্সা রেকর্ড, এবং পরিদর্শন রিপোর্ট প্রতি ব্যাচ সংরক্ষণাগার করা হয়. বার স্টক লট থেকে ফিনিশড পিন পর্যন্ত সম্পূর্ণ ট্রেসেবিলিটি।

দ্রুত নমুনা এবং উদ্ধৃতি

নমুনা আদেশ 3-5 দিনের মধ্যে জাহাজ. 24 ঘন্টার মধ্যে উদ্ধৃতি. মানের সমস্যা 48 ঘন্টার মধ্যে প্রতিক্রিয়া. এটি আমাদের মান, আমাদের প্রতিশ্রুতি নয়।

প্যাকেজিং এবং শিপিং

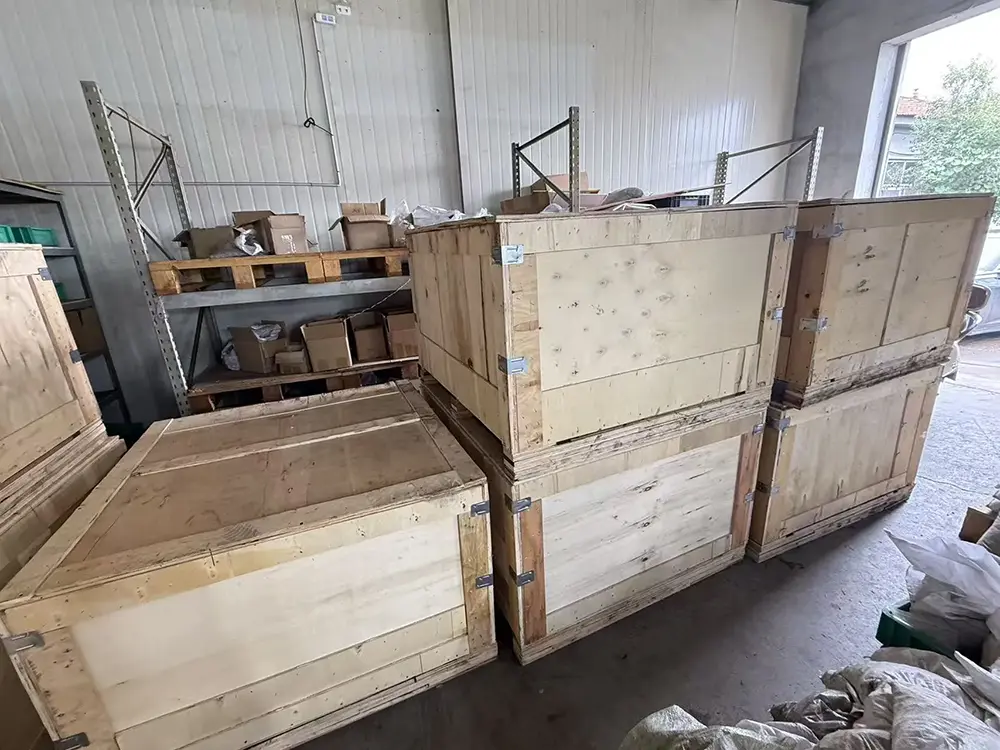

পিনগুলি তেলযুক্ত বা প্রলেপযুক্ত, মরিচা প্রতিরোধক সহ পলি ব্যাগে প্যাক করা হয় এবং কার্টন বা কাঠের কেসে পাঠানো হয়। ছোট অর্ডারের জন্য এক্সপ্রেস (DHL/FedEx/UPS), বাল্কের জন্য কিংদাও বন্দর থেকে সমুদ্র মালবাহী। ডকুমেন্টেশন: কমার্শিয়াল ইনভয়েস, প্যাকিং লিস্ট, বিল অফ লেডিং, সার্টিফিকেট অফ অরিজিন, ম্যাটেরিয়াল টেস্ট সার্টিফিকেট। সিএনসি মেশিনিং ইন্ডাস্ট্রিয়াল ডোয়েল পিনের দাম, বাল্ক অর্ডার বা উদ্ধৃতির জন্য, আমাদের রপ্তানি দলের সাথে যোগাযোগ করুন।

FAQ

প্রশ্ন 1: আপনার ডোয়েল পিনগুলি কী সহনশীলতা ধরে রাখে?

A1: স্ট্যান্ডার্ড গ্রাউন্ড টলারেন্স ব্যাস ±0.002mm, পৃষ্ঠ ফিনিস Ra 0.2–0.4μm। ফিট ক্লাস উপলব্ধ: m6 প্রেস-ফিট, h6/h7 স্লিপ-ফিট।

প্রশ্ন 2: m6 এবং h6 ফিট পিনের মধ্যে পার্থক্য কী?

A2: m6 পিনগুলি প্রেস-ফিট ইনস্টলেশনের জন্য সামান্য ওভারসাইজ করা হয়, সেগুলি রিমেড গর্তে আটকে থাকে এবং অপসারণের জন্য একটি টানার প্রয়োজন হয়৷ h6/h7 পিনগুলি অ্যাসেম্বলিগুলির জন্য স্লিপ-ফিট যা নিয়মিতভাবে বিচ্ছিন্ন করা আবশ্যক। আপনার আবেদন আমাদের বলুন এবং আমরা সঠিক ক্লাস সুপারিশ করবে.

প্রশ্ন 3: আপনি কি শক্ত স্টেইনলেস পিন সরবরাহ করেন?

A3: হ্যাঁ — বৃষ্টিপাত-শক্তকারী স্টেইনলেসকে HRC 38-44-এ চমৎকার জারা প্রতিরোধের সাথে শক্ত করা যেতে পারে। খাদ্য বা সামুদ্রিক দায়িত্বের জন্য, এটি সঠিক পছন্দ।

প্রশ্ন 4: আপনি কাস্টম-দৈর্ঘ্য বা কাস্টম-চেমফার পিন করতে পারেন?

A4: হ্যাঁ। আমরা কাস্টম দৈর্ঘ্য, কাস্টম চেমফার, টেপারড পাইলট, এবং অঙ্কন প্রতি খাঁজ কাটা। কাস্টম পিনের জন্য MOQ কম - নমুনা স্বাগত জানাই।

প্রশ্ন 5: আপনি কিভাবে স্টোরেজ পিনের উপর মরিচা প্রতিরোধ করবেন?

A5: পিনগুলি তেলযুক্ত এবং বাষ্প-ফেজ জারা প্রতিরোধক কাগজ দিয়ে প্যাক করা হয়। বিদেশী সমুদ্র মালবাহী জন্য, আমরা মরিচা-মুক্ত আগমনের গ্যারান্টি দিতে VCI প্যাকেজিং ব্যবহার করি।
